DIN1494/ISO3547 che fa scorrere la boccola avvolta della manica della flangia

Luogo di origine Produttore flangiato delle boccole
Marca Met Garlock Bearings (GGB) China Bushing
Certificazione DIN1709
Numero di modello Tipo della boccola: Cuscinetti flangiati, di larghezza della flangia, materiale di PTFE
Quantità di ordine minimo Negoziabile
Prezzo bearings metric sizes,thrust washers,flanged bearings Suppliers
Imballaggi particolari i dettagli dell'imballaggio per la prestazione stabile hanno flangiato boccola
Tempi di consegna 7 ~ 20 giorni
Termini di pagamento TT in anticipo
Capacità di alimentazione 100000 Pezzi/pezzo al giorno

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
meterial Acciaio del cartone, bronzo, PTFE Placcatura Latta o rame
caratteristica Basso manutenzione e cuscinetti normali senza manutenzione Tipo cespugli, cespugli del collare, rondelle, strisce o progettazioni dello speciale
dimensione Dimensione standard disponibile Qualità OEM
Porto Shanghai Sopportare prezzo franco fabbrica imbussolante tiffany@viiplus.com
Produttore imbussolante sopportante autolubrificante https://www.viiplus.com/ Oggetto flangeada di sinterizada di bucha
Alta luce Cuscinetti autolubrificanti della flangia Alta luce Manica flangiata che sopporta imbussolando i produttori
Flangia che sopporta imbussolare fabbrica la flangia che sopporta le boccole asciutte dello scorrevole in varie progettazioni e dai m Cespugli della flangia Boccole flangiate (montate), secondo il diametro alesato d: Diametro della flangia
Esportatori di produttori-fornitori dei cuscinetti di Bush cuscinetti normali. Lungamente, il servizio senza manutenzione, fabbrica le boccole in varie progett
Evidenziare

boccola della flangia del teflon

,

cuscinetto flangiato metrico della manica

,

DIN1494 ha flangiato cuscinetto della manica

Lasciate un messaggio
Descrizione di prodotto

Pompe per calcestruzzo cilindriche dei cuscinetti autolubrificanti normali antifrizioni PTFE dei cuscinetti del Metallo-polimero|VSB-10


Boccola della flangia, PTFE Bush - esportatore di PTFE Bush, produttore, servizio

1, dentro il diametro della boccola

Generalmente, il diametro interno della boccola dipende dal diametro del suo asse accoppiamento.

2, lunghezza della boccola

La lunghezza della boccola dipende dalla dimensione della superficie pressione-mettente. Più lunga la boccola, meno la pressione alla superficie, per il più lungo
imbussolando, il carico sulla boccola è diminuito relativamente. Ma simultaneamente, può provocare il contatto di deviazione o abbassare l'efficienza di raffreddamento ed accorciare così
tempo di impiego della boccola. Al contrario, se la lunghezza della boccola è troppo breve, il grasso di lubrificazione può uscire rapidamente dalla boccola. Di conseguenza, appena
forma una pellicola di grasso e la capacità della boccola è degradata di conseguenza.

Un confronto di effetto sulle boccole, particolarmente olio di L/d che lubrifica le boccole

Breve boccola (d>L) Oggetti di confronto Boccola lunga (d
Piccolo Forza sul film di olio Grande
Forte Abilità di raffreddamento Debole
Non può essere troppo alto Pressione di superficie Può essere alto
Alto Sicurezza contro battere deviazione Minimo
Debole Imbussolare rigidità Forte
Settimana Abilità ammortizzatrice Forte
Piccolo Spazio Grande

3, imbussolando spessore

Il vantaggio principale delle boccole autolubrificanti composite standard riposa con il loro spessore della parete sottile. Lo spessore standard può essere 0.5mm2, 0.75mm2,1.0mm2,
1.5mm2, 2.0mm2, 2.5mm2.

Nella progettazione di spessore della boccola scivolante non standard, il progettista potrebbe consultare la seguente proporzione di SB e di D.

A) Per spessore della parete sottile che scivola boccola metallica, proporzione fra SB e gli uguali di D a 0,03 ~ 0,06.

B) Per spessore della parete sottile che scivola boccola metallica, proporzione fra SB e gli uguali di D a 0,08 ~ 0,12

C) Per la boccola scivolante di plastica, proporzione fra SB e gli uguali di D con 0,1 ~ 0,12

4, imbussolando smusso

Per rendere la riparazione più facile ed evitare il carico di deviazione, la boccola deve essere interna ed esterna smussata in direzione della sua lunghezza. Dimensione del
lo smusso sta mostrando nella seguente forma.

Spessore della parete Fuori dimensione di smusso Dimensione interna di smusso
<0>Sbavatura lucidata Sbavatura lucidata
0,75 0,5 ± 0,3 x 20° 0.3+0.2 x 45°
1,0 0,6 ± 0,3 x 20° 0.3+0.2 x 45°
1,5 0,6 ± 0,3 x 20° 0.4+0.2 x 45°
2,0 1,2 ±0.3x20° 0.6+0.2 x 45°
2,5 1,8 ±0.3x20° 0.6+0.2 x 45°

Caratteristiche delle serie senza olio del cuscinetto di lubrificazione

1, nessuna lubrificazione a olio o meno lubrificazione a olio, non possono essere usati per il rifornimento di carburante o difficile rifornire di carburante il posto, può essere utilizzato nella manutenzione o in meno manutenzione.
2, la resistenza all'usura, coefficiente di attrito, tempo di impiego lungo.
3, là sono la giusta quantità di elastico-plastica, possono sollecitare la distribuzione di ampia superficie di contatto, migliorano la portata.
4, coefficienti statici e dinamici di attrito sono simili al movimento strisciante ad a bassa velocità eliminare, in modo da assicurare l'accuratezza di lavoro meccanico.
5, possono ridurre la vibrazione meccanica, riducono il rumore, impediscono l'inquinamento, migliorano le condizioni di lavoro.
6, nel corso dell'operazione, possono formare un film di trasferimento, svolgono un ruolo nella protezione dell'asse stridente, nessun fenomeno di asse del morso.
7, per i requisiti stridenti di durezza dell'asse, sono bassi, non estiguuto e l'asse temperata può essere utilizzata, quindi riducendo l'elaborazione delle parti pertinenti difficili.







Cuscinetti normali antifrizioni del Metallo-polimero

  • CUSCINETTI DI SCIVOLAMENTO ASCIUTTI ROTOLATI (PTFE)
  • Polvere d'acciaio + bronzea + PTFE/Fibre (DU)
  • PTFE avvolto ha allineato (senza manutenzione), cuscinetti normali o flangiati auto-lubrificati, rondella spinta e striscia, coperture del acciaio al carbonio con lo strato in bronzo sinterizzato riempito di PTFE

grafico di dimensione di du bushing



grafico di dimensione di du bushing
  Di (millimetri) Faccia (millimetri) Sfl (millimetri) Dfl (millimetri) B (millimetro) cuscinetto asse Il più grande diametro (millimetri) Diametro minimo (millimetri) Lo spazio massimo (millimetri) Lo spazio minimo (millimetri)
BB0304DU 3 4,5 0,75 7 4 H6 h6 3,048 3 0,054 0
BB0404DU 4 5,5 0,75 9 4 H6 h6 4,048 4 0,056 0
BB0505DU 5 7 0,925 10 5 H7 f7 5,055 4,99 0,077 0
BB0604DU 6 8 0,925 12 4 H7 f7 6,055 5,99 0,077 0
BB0608DU 6 8 0,925 12 8 H7 f7 6,055 5,99 0,077 0
BB0806DU 8 10 0,925 15 5,5 H7 f7 8,055 7,99 0,083 0,003
BB0808DU 8 10 0,925 15 7,5 H7 f7 8,055 7,99 0,083 0,003
BB0810DU 8 10 0,925 15 9,5 H7 f7 8,055 7,99 0,083 0,003
BB1007DU 10 12 0,925 18 7 H7 f7 10,058 9,99 0,086 0,003
BB1009DU 10 12 0,925 18 9 H7 f7 10,058 9,99 0,086 0,003
BB1012DU 10 12 0,925 18 12 H7 f7 10,058 9,99 0,086 0,003
BB1017DU 10 12 0,925 18 17 H7 f7 10,058 9,99 0,086 0,003
BB1207DU 12 14 0,925 20 7 H7 f7 12,058 11,99 0,092 0,006
BB1209DU 12 14 0,925 20 9 H7 f7 12,058 11,99 0,092 0,006
BB1212DU 12 14 0,925 20 12 H7 f7 12,058 11,99 0,092 0,006
BB1217DU 12 14 0,925 20 17 H7 f7 12,058 11,99 0,092 0,006
BB1412DU 14 16 0,925 22 12 H7 f7 14,058 13,99 0,092 0,006
BB1417DU 14 16 0,925 22 17 H7 f7 14,058 13,99 0,092 0,006
BB1509DU 15 17 0,925 23 9 H7 f7 15,058 14,99 0,092 0,006
BB1512DU 15 17 0,925 23 12 H7 f7 15,058 14,99 0,092 0,006
BB1517DU 15 17 0,925 23 17 H7 f7 15,058 14,99 0,092 0,006
BB1612DU 16 18 0,925 24 12 H7 f7 16,058 15,99 0,092 0,006
BB1617DU 16 18 0,925 24 17 H7 f7 16,058 15,99 0,092 0,006
BB1812DU 18 20 0,925 26 12 H7 f7 18,061 17,99 0,095 0,006
BB1817DU 18 20 0,925 26 17 H7 f7 18,061 17,99 0,095 0,006
BB1822DU 18 20 0,925 26 22 H7 f7 18,061 17,99 0,095 0,006
BB2012DU 20 23 1,45 30 11,5 H7 f7 20,071 19,99 0,112 0,01
BB2017DU 20 23 1,45 30 16,5 H7 f7 20,071 19,99 0,112 0,01
BB2022DU 20 23 1,45 30 21,5 H7 f7 20,071 19,99 0,112 0,01
BB2512DU 25 28 1,45 35 11,5 H7 f7 25,071 24,99 0,112 0,01
BB2517DU 25 28 1,45 35 16,5 H7 f7 25,071 24,99 0,112 0,01
BB2522DU 25 28 1,45 35 21,5 H7 f7 25,071 24,99 0,112 0,01
BB3016DU 30 34 1,95 42 16 H7 f7 30,085 29,99 0,126 0,01
BB3026DU 30 34 1,95 42 26 H7 f7 30,085 29,99 0,126 0,01
BB3516DU 35 39 1,95 47 16 H7 f7 35,085 34,99 0,135 0,015
BB3526DU 35 39 1,95 47 26 H7 f7 35,085 34,99 0,135 0,015
BB4016DU 40 44 1,95 53 16 H7 f7 40,085 39,99 0,135 0,015
BB4026DU 40 44 1,95 53 26 H7 f7 40,085 39,99 0,135 0,015
BB4516DU 45 50 2,45 58 16 H7 f7 45,105 44,99 0,155 0,015
BB4526DU 45 50 2,45 58 26 H7 f7 45,105 44,99 0,155 0,015

Applicazioni tipiche

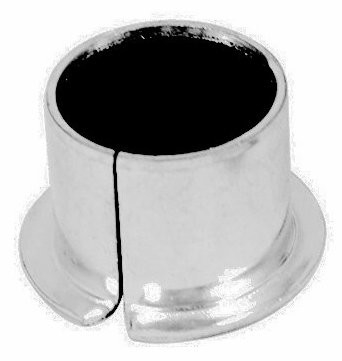

Cuscinetto flangiato della manica


Cuscinetti normali Gleitlager delle pompe per calcestruzzo



Cuscinetto flangiato della manica









Caratteristiche



Boccola composita a più strati autolubrificante VSB-10

  • Imbussolando materiale adatto ad applicazioni lubrificate
  • le boccole autolubrificanti offrono l'usura molto buona e la prestazione bassa di attrito sopra una vasta gamma di carichi, di velocità e di temperature nelle circostanze correnti asciutte
  • Cuscinetto antifrizione adatto a movimenti lineari, d'oscillazioni e giranti
  •
  • Il materiale è destinato per funzionare senza lubrificazione supplementare ed eseguirà eccellentemente quando la lubrificazione è presente. L'attrito basso, il tasso di usura, buoni bassi facendo scorrere le caratteristiche ed assorbimento molto basso sono alcune delle caratteristiche di questo materiale. Le boccole VSB-10 sosterranno il moto rotatorio, lineare e d'oscillazione.



Struttura





1. Spessore 0.01~0.03mm della miscela di PTFE/Fibre. È la superficie di contatto per l'albero rotante. Partiti minuscoli dello strato di PTFE e dell'associazione materiale in bronzo sinterizzato creare un film solido del lubrificante, che ricopre l'asse.

2. Lo spessore in bronzo sinterizzato 0.20*0.35mm della polvere, una composizione speciale di rame in polvere è fuso termicamente alla protezione d'acciaio. Questo strato del contatto funge da ancora per lo strato di PTFE e conduce l'accumulazione termica a partire dalle superfici del supporto.


3. Protezione d'acciaio a basso tenore di carbonio. Mettendo il fondamento delle boccole, la parte posteriore d'acciaio fornisce la stabilità eccezionale, carico che porta e le caratteristiche di dissipazione di calore.





Dati tecnici

Acciaio al carbonio + polvere di rame + (PTFE + Pb + riempitore)



Struttura e composizione

· Materiale imbussolante autolubrificante composito del Metallo-polimero
· D'acciaio appoggi + sinterizzazione bronzea porosa +
· PTFE + cavo



Microsection



DIN1494/ISO3547 che fa scorrere la boccola avvolta della manica della flangia 2

Scivolamento dello strato
PTFE + cavo

Sinterizzazione bronzea porosa
Protezione d'acciaio




PRESTAZIONE DI FUNZIONAMENTO
Asciutto Molto buon
Lubrificato Buon
Grasso lubrificato Fiera
Acqua lubrificata Fiera
Fluido trattato lubrificato Fiera

Dati tecnici

Carico massimo Elettricità statica 250N/mm2
Dinamico 140N/mm2
Velocità massima Asciutto 2m/s
Lubrificazione >2m/s
PV massimo (asciutto) A breve termine 3.6N/mm2*·m/s
Continuo 1.8N/mm2*·m/s
Impiegati. -195℃~+280℃
Coefficiente di attrito 0.03~0.20
Conducibilità termica 42W (m. ·K) - 1
Coefficiente di espansione termica 11*10-6k-1






Disponibilità




Sopportando le forme disponibili nelle dimensioni standard
· Cespugli cilindrici
· Cespugli flangiati
· Rondelle di spinta
· Rondelle flangiate
· Scivolamento dei piatti



Cuscinetti normali di plastica
