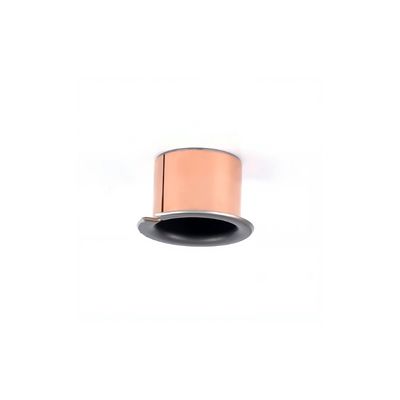

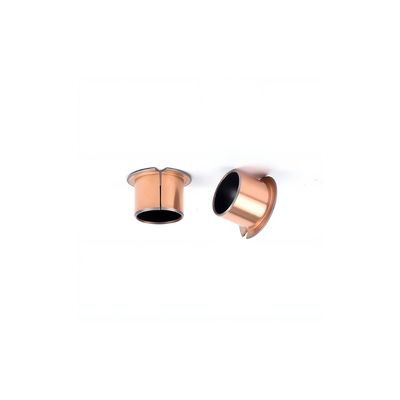

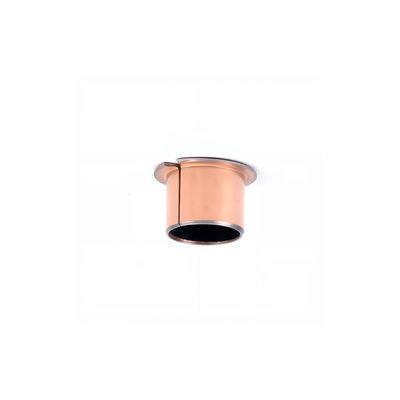

DIN1494/ISO3547 che fa scorrere la boccola avvolta della manica della flangia
Luogo di origine | Produttore flangiato delle boccole |
---|---|
Marca | Met Garlock Bearings (GGB) China Bushing |
Certificazione | DIN1709 |
Numero di modello | Tipo della boccola: Cuscinetti flangiati, di larghezza della flangia, materiale di PTFE |
Quantità di ordine minimo | Negoziabile |
Prezzo | bearings metric sizes,thrust washers,flanged bearings Suppliers |
Imballaggi particolari | i dettagli dell'imballaggio per la prestazione stabile hanno flangiato boccola |
Tempi di consegna | 7 ~ 20 giorni |
Termini di pagamento | TT in anticipo |
Capacità di alimentazione | 100000 Pezzi/pezzo al giorno |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xmeterial | Acciaio del cartone, bronzo, PTFE | Placcatura | Latta o rame |
---|---|---|---|
caratteristica | Basso manutenzione e cuscinetti normali senza manutenzione | Tipo | cespugli, cespugli del collare, rondelle, strisce o progettazioni dello speciale |
dimensione | Dimensione standard disponibile | Qualità | OEM |
Porto | Shanghai | Sopportare prezzo franco fabbrica imbussolante | tiffany@viiplus.com |
Produttore imbussolante sopportante autolubrificante | https://www.viiplus.com/ | Oggetto | flangeada di sinterizada di bucha |
Alta luce | Cuscinetti autolubrificanti della flangia | Alta luce | Manica flangiata che sopporta imbussolando i produttori |
Flangia che sopporta imbussolare | fabbrica la flangia che sopporta le boccole asciutte dello scorrevole in varie progettazioni e dai m | Cespugli della flangia | Boccole flangiate (montate), secondo il diametro alesato d: Diametro della flangia |
Esportatori di produttori-fornitori dei cuscinetti di Bush | cuscinetti normali. Lungamente, il servizio senza manutenzione, fabbrica le boccole in varie progett | ||
Evidenziare | boccola della flangia del teflon,cuscinetto flangiato metrico della manica,DIN1494 ha flangiato cuscinetto della manica |
Pompe per calcestruzzo cilindriche dei cuscinetti autolubrificanti normali antifrizioni PTFE dei cuscinetti del Metallo-polimero|VSB-10
1, dentro il diametro della boccola | |||
Generalmente, il diametro interno della boccola dipende dal diametro del suo asse accoppiamento. | |||
2, lunghezza della boccola | |||
La lunghezza della boccola dipende dalla dimensione della superficie pressione-mettente. Più lunga la boccola, meno la pressione alla superficie, per il più lungo | |||
imbussolando, il carico sulla boccola è diminuito relativamente. Ma simultaneamente, può provocare il contatto di deviazione o abbassare l'efficienza di raffreddamento ed accorciare così | |||
tempo di impiego della boccola. Al contrario, se la lunghezza della boccola è troppo breve, il grasso di lubrificazione può uscire rapidamente dalla boccola. Di conseguenza, appena | |||
forma una pellicola di grasso e la capacità della boccola è degradata di conseguenza. | |||
Un confronto di effetto sulle boccole, particolarmente olio di L/d che lubrifica le boccole | |||
Breve boccola (d>L) | Oggetti di confronto | Boccola lunga (d |
|
Piccolo | Forza sul film di olio | Grande | |
Forte | Abilità di raffreddamento | Debole | |
Non può essere troppo alto | Pressione di superficie | Può essere alto | |
Alto | Sicurezza contro battere deviazione | Minimo | |
Debole | Imbussolare rigidità | Forte | |
Settimana | Abilità ammortizzatrice | Forte | |
Piccolo | Spazio | Grande | |
3, imbussolando spessore | |||
Il vantaggio principale delle boccole autolubrificanti composite standard riposa con il loro spessore della parete sottile. Lo spessore standard può essere 0.5mm2, 0.75mm2,1.0mm2, | |||
1.5mm2, 2.0mm2, 2.5mm2. | |||
Nella progettazione di spessore della boccola scivolante non standard, il progettista potrebbe consultare la seguente proporzione di SB e di D. | |||
A) Per spessore della parete sottile che scivola boccola metallica, proporzione fra SB e gli uguali di D a 0,03 ~ 0,06. | |||
B) Per spessore della parete sottile che scivola boccola metallica, proporzione fra SB e gli uguali di D a 0,08 ~ 0,12 | |||
C) Per la boccola scivolante di plastica, proporzione fra SB e gli uguali di D con 0,1 ~ 0,12 | |||
4, imbussolando smusso | |||
Per rendere la riparazione più facile ed evitare il carico di deviazione, la boccola deve essere interna ed esterna smussata in direzione della sua lunghezza. Dimensione del | |||
lo smusso sta mostrando nella seguente forma. | |||
Spessore della parete | Fuori dimensione di smusso | Dimensione interna di smusso | |
<0> | Sbavatura lucidata | Sbavatura lucidata | |
0,75 | 0,5 ± 0,3 x 20° | 0.3+0.2 x 45° | |
1,0 | 0,6 ± 0,3 x 20° | 0.3+0.2 x 45° | |
1,5 | 0,6 ± 0,3 x 20° | 0.4+0.2 x 45° | |
2,0 | 1,2 ±0.3x20° | 0.6+0.2 x 45° | |
2,5 | 1,8 ±0.3x20° | 0.6+0.2 x 45° |
Caratteristiche delle serie senza olio del cuscinetto di lubrificazione
1, nessuna lubrificazione a olio o meno lubrificazione a olio, non possono essere usati per il rifornimento di carburante o difficile rifornire di carburante il posto, può essere utilizzato nella manutenzione o in meno manutenzione.
2, la resistenza all'usura, coefficiente di attrito, tempo di impiego lungo.
3, là sono la giusta quantità di elastico-plastica, possono sollecitare la distribuzione di ampia superficie di contatto, migliorano la portata.
4, coefficienti statici e dinamici di attrito sono simili al movimento strisciante ad a bassa velocità eliminare, in modo da assicurare l'accuratezza di lavoro meccanico.
5, possono ridurre la vibrazione meccanica, riducono il rumore, impediscono l'inquinamento, migliorano le condizioni di lavoro.
6, nel corso dell'operazione, possono formare un film di trasferimento, svolgono un ruolo nella protezione dell'asse stridente, nessun fenomeno di asse del morso.
7, per i requisiti stridenti di durezza dell'asse, sono bassi, non estiguuto e l'asse temperata può essere utilizzata, quindi riducendo l'elaborazione delle parti pertinenti difficili.
Cuscinetti normali antifrizioni del Metallo-polimero
- CUSCINETTI DI SCIVOLAMENTO ASCIUTTI ROTOLATI (PTFE)
- Polvere d'acciaio + bronzea + PTFE/Fibre (DU)
- PTFE avvolto ha allineato (senza manutenzione), cuscinetti normali o flangiati auto-lubrificati, rondella spinta e striscia, coperture del acciaio al carbonio con lo strato in bronzo sinterizzato riempito di PTFE
grafico di dimensione di du bushing
Di (millimetri) | Faccia (millimetri) | Sfl (millimetri) | Dfl (millimetri) | B (millimetro) | cuscinetto | asse | Il più grande diametro (millimetri) | Diametro minimo (millimetri) | Lo spazio massimo (millimetri) | Lo spazio minimo (millimetri) | |
BB0304DU | 3 | 4,5 | 0,75 | 7 | 4 | H6 | h6 | 3,048 | 3 | 0,054 | 0 |
BB0404DU | 4 | 5,5 | 0,75 | 9 | 4 | H6 | h6 | 4,048 | 4 | 0,056 | 0 |
BB0505DU | 5 | 7 | 0,925 | 10 | 5 | H7 | f7 | 5,055 | 4,99 | 0,077 | 0 |
BB0604DU | 6 | 8 | 0,925 | 12 | 4 | H7 | f7 | 6,055 | 5,99 | 0,077 | 0 |
BB0608DU | 6 | 8 | 0,925 | 12 | 8 | H7 | f7 | 6,055 | 5,99 | 0,077 | 0 |
BB0806DU | 8 | 10 | 0,925 | 15 | 5,5 | H7 | f7 | 8,055 | 7,99 | 0,083 | 0,003 |
BB0808DU | 8 | 10 | 0,925 | 15 | 7,5 | H7 | f7 | 8,055 | 7,99 | 0,083 | 0,003 |
BB0810DU | 8 | 10 | 0,925 | 15 | 9,5 | H7 | f7 | 8,055 | 7,99 | 0,083 | 0,003 |
BB1007DU | 10 | 12 | 0,925 | 18 | 7 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
BB1009DU | 10 | 12 | 0,925 | 18 | 9 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
BB1012DU | 10 | 12 | 0,925 | 18 | 12 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
BB1017DU | 10 | 12 | 0,925 | 18 | 17 | H7 | f7 | 10,058 | 9,99 | 0,086 | 0,003 |
BB1207DU | 12 | 14 | 0,925 | 20 | 7 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
BB1209DU | 12 | 14 | 0,925 | 20 | 9 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
BB1212DU | 12 | 14 | 0,925 | 20 | 12 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
BB1217DU | 12 | 14 | 0,925 | 20 | 17 | H7 | f7 | 12,058 | 11,99 | 0,092 | 0,006 |
BB1412DU | 14 | 16 | 0,925 | 22 | 12 | H7 | f7 | 14,058 | 13,99 | 0,092 | 0,006 |
BB1417DU | 14 | 16 | 0,925 | 22 | 17 | H7 | f7 | 14,058 | 13,99 | 0,092 | 0,006 |
BB1509DU | 15 | 17 | 0,925 | 23 | 9 | H7 | f7 | 15,058 | 14,99 | 0,092 | 0,006 |
BB1512DU | 15 | 17 | 0,925 | 23 | 12 | H7 | f7 | 15,058 | 14,99 | 0,092 | 0,006 |
BB1517DU | 15 | 17 | 0,925 | 23 | 17 | H7 | f7 | 15,058 | 14,99 | 0,092 | 0,006 |
BB1612DU | 16 | 18 | 0,925 | 24 | 12 | H7 | f7 | 16,058 | 15,99 | 0,092 | 0,006 |
BB1617DU | 16 | 18 | 0,925 | 24 | 17 | H7 | f7 | 16,058 | 15,99 | 0,092 | 0,006 |
BB1812DU | 18 | 20 | 0,925 | 26 | 12 | H7 | f7 | 18,061 | 17,99 | 0,095 | 0,006 |
BB1817DU | 18 | 20 | 0,925 | 26 | 17 | H7 | f7 | 18,061 | 17,99 | 0,095 | 0,006 |
BB1822DU | 18 | 20 | 0,925 | 26 | 22 | H7 | f7 | 18,061 | 17,99 | 0,095 | 0,006 |
BB2012DU | 20 | 23 | 1,45 | 30 | 11,5 | H7 | f7 | 20,071 | 19,99 | 0,112 | 0,01 |
BB2017DU | 20 | 23 | 1,45 | 30 | 16,5 | H7 | f7 | 20,071 | 19,99 | 0,112 | 0,01 |
BB2022DU | 20 | 23 | 1,45 | 30 | 21,5 | H7 | f7 | 20,071 | 19,99 | 0,112 | 0,01 |
BB2512DU | 25 | 28 | 1,45 | 35 | 11,5 | H7 | f7 | 25,071 | 24,99 | 0,112 | 0,01 |
BB2517DU | 25 | 28 | 1,45 | 35 | 16,5 | H7 | f7 | 25,071 | 24,99 | 0,112 | 0,01 |
BB2522DU | 25 | 28 | 1,45 | 35 | 21,5 | H7 | f7 | 25,071 | 24,99 | 0,112 | 0,01 |
BB3016DU | 30 | 34 | 1,95 | 42 | 16 | H7 | f7 | 30,085 | 29,99 | 0,126 | 0,01 |
BB3026DU | 30 | 34 | 1,95 | 42 | 26 | H7 | f7 | 30,085 | 29,99 | 0,126 | 0,01 |
BB3516DU | 35 | 39 | 1,95 | 47 | 16 | H7 | f7 | 35,085 | 34,99 | 0,135 | 0,015 |
BB3526DU | 35 | 39 | 1,95 | 47 | 26 | H7 | f7 | 35,085 | 34,99 | 0,135 | 0,015 |
BB4016DU | 40 | 44 | 1,95 | 53 | 16 | H7 | f7 | 40,085 | 39,99 | 0,135 | 0,015 |
BB4026DU | 40 | 44 | 1,95 | 53 | 26 | H7 | f7 | 40,085 | 39,99 | 0,135 | 0,015 |
BB4516DU | 45 | 50 | 2,45 | 58 | 16 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
BB4526DU | 45 | 50 | 2,45 | 58 | 26 | H7 | f7 | 45,105 | 44,99 | 0,155 | 0,015 |
Applicazioni tipiche
Cuscinetti normali Gleitlager delle pompe per calcestruzzo
Caratteristiche
Boccola composita a più strati autolubrificante VSB-10
- Imbussolando materiale adatto ad applicazioni lubrificate
- le boccole autolubrificanti offrono l'usura molto buona e la prestazione bassa di attrito sopra una vasta gamma di carichi, di velocità e di temperature nelle circostanze correnti asciutte
- Cuscinetto antifrizione adatto a movimenti lineari, d'oscillazioni e giranti
- Il materiale è destinato per funzionare senza lubrificazione supplementare ed eseguirà eccellentemente quando la lubrificazione è presente. L'attrito basso, il tasso di usura, buoni bassi facendo scorrere le caratteristiche ed assorbimento molto basso sono alcune delle caratteristiche di questo materiale. Le boccole VSB-10 sosterranno il moto rotatorio, lineare e d'oscillazione.
Struttura
1. Spessore 0.01~0.03mm della miscela di PTFE/Fibre. È la superficie di contatto per l'albero rotante. Partiti minuscoli dello strato di PTFE e dell'associazione materiale in bronzo sinterizzato creare un film solido del lubrificante, che ricopre l'asse.
2. Lo spessore in bronzo sinterizzato 0.20*0.35mm della polvere, una composizione speciale di rame in polvere è fuso termicamente alla protezione d'acciaio. Questo strato del contatto funge da ancora per lo strato di PTFE e conduce l'accumulazione termica a partire dalle superfici del supporto.
3. Protezione d'acciaio a basso tenore di carbonio. Mettendo il fondamento delle boccole, la parte posteriore d'acciaio fornisce la stabilità eccezionale, carico che porta e le caratteristiche di dissipazione di calore.
Dati tecnici
Acciaio al carbonio + polvere di rame + (PTFE + Pb + riempitore)
Struttura e composizione
· Materiale imbussolante autolubrificante composito del Metallo-polimero
· D'acciaio appoggi + sinterizzazione bronzea porosa +
· PTFE + cavo
Microsection
Scivolamento dello strato |
PRESTAZIONE DI FUNZIONAMENTO | |
Asciutto | Molto buon |
Lubrificato | Buon |
Grasso lubrificato | Fiera |
Acqua lubrificata | Fiera |
Fluido trattato lubrificato | Fiera |
Dati tecnici
Carico massimo | Elettricità statica | 250N/mm2 |
Dinamico | 140N/mm2 | |
Velocità massima | Asciutto | 2m/s |
Lubrificazione | >2m/s | |
PV massimo (asciutto) | A breve termine | 3.6N/mm2*·m/s |
Continuo | 1.8N/mm2*·m/s | |
Impiegati. | -195℃~+280℃ | |
Coefficiente di attrito | 0.03~0.20 | |
Conducibilità termica | 42W (m. ·K) - 1 | |
Coefficiente di espansione termica | 11*10-6k-1 |
Disponibilità
Sopportando le forme disponibili nelle dimensioni standard
· Cespugli cilindrici
· Cespugli flangiati
· Rondelle di spinta
· Rondelle flangiate
· Scivolamento dei piatti
