| Marchio: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Numero di modello: | Cuscinetti normali senza piombo bimetallici di JF800 JF720 JF700 |
| MOQ: | 800 pezzo/pezzi (Min. Order) |
| prezzo: | $0.20 - $2.00 / Pieces ,Negotiable |
| Condizioni di pagamento: | TT IN ANTICIPO Western Union |
| Capacità di approvvigionamento: | boccola bimetallica fondente, Cina, produttori, fornitori, fabbrica, auto all'ingrosso e metrico che |

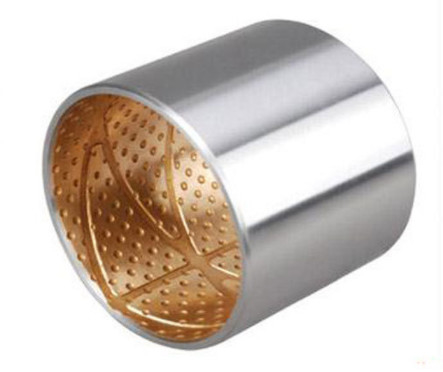

I cespugli bimetallici JF-800 sono dotati di un supporto in acciaio combinato con uno strato di lega di bronzo CuPb10Sn10.I cespugli sono disponibili in dimensioni di pollice, che li rende adatti a una vasta gamma di applicazioni.
Le prese d'olio a forma di sfera all'interno delle buste migliorano la lubrificazione e riducono l'attrito durante il funzionamento.garantire una lubrificazione ottimale e prolungare la durata della bussola.
Lo strato di lega di bronzo CuPb10Sn10 è noto per la sua elevata resistenza all'usura e le sue buone proprietà portanti.e alte temperatureIl supporto in acciaio fornisce la forza e la stabilità necessarie per sostenere lo strato di bronzo e garantire la durata della buscia.
I cespugli bimetallici JF-800 con prese di olio a sfera sono comunemente utilizzati in pompe, motori, cambio e altre apparecchiature rotanti in cui un funzionamento regolare e affidabile è cruciale.Le loro dimensioni di pollice li rendono facili da installare e sostituire, riducendo i tempi di fermo e i costi di manutenzione.
Il Bimetallo è fatto dipiastra di acciaio a basso tenore di carbonio di alta qualità, la superficie è sinterizzata con lega di alluminio verde piombo CuSn10Pb10, ed è fatto attraverso molte volte di sinterizzazione e laminazione.
- Si '.resistenza alla fatica media e buone prestazioni superficiali del cuscinetto.I prodotti sono utilizzati principalmente per il collegamento del cuscinetto a canna del mandrino del motore a combustione interna. La superficie interna dei cespugli bimetallici può includere diversi tipi di canali,in modo da soddisfare i vari tipi di applicazioni e condizioni di lubrificazione in cui possono essere utilizzati i cespugli.
È supportato da:acciaio a basso tenore di carbonio di alta qualità con lega stagno-piombo-bronzo (CuSn10Pb10)sinterizzato sulla sua superficie.
Per ridurre efficacemente l'abrasione, la sua superficie in lega può essere lavorata con prese di olio a forma di sfera per facilitare lo stoccaggio dell'olio.Può essere applicato a condizioni di carico medio con velocità di marcia media o elevata e a condizioni di enorme carico d'urto In applicazioni meccanicheIl bimetallo è utilizzato per la fabbricazione di cespugli avvolti, di cespugli di spinta e di cespugli a livello di canna di collegamento di un motore a gas.
| CuPb10Sn | ||||
| Pb ((%) | Fe ((%) | Ni(%) | Zn ((%) | Cu(%) |
| 8.0-11.0 | ¥0.25 | ¥1.5 | ¢2.0 | 78.0-87.0 |
| (Resistenza alla trazione) σb (MPa) | ≥ 220 | |||
| (Forza di resa) σ (MPa) | ≥ 140 | |||
| (allungamento) δ5 (%) | ≥ 5 | |||
| (durezza) | ≥ 70HBW | |||
BiMetal Made in CHINA J F 8 0 0 Acciaio con supportoCuPb10Sn10 o CuSn6Zn6Pb3questo grado è più adatto per le buscate lubrificate, per le sospensioni, per le attrezzature di costruzione off-road,punti del telaio dell'auto e aree in cui le velocità sono medie ma è possibile un impatto elevato.
Fabbricazione a partire da prodotti della voce 8528Tutti questi arbusti sono cuscinetti laminati come i nostri prodotti standard realizzati in Cina.
La serie Idler Roller Bushings JF-800 Bimetal Bearing Bushes Dimensioni
Il materiale composto da acciaio e bronzo di JF800 Bimetallic Bearing con iniezioni come serbatoio per il grasso.molto buona resistenza alla stanchezza, resistenza alle temperature più elevate. i cuscinetti bimetallici JF800 sono applicabili in condizioni di funzionamento difficili.
altri cuscinetti per auto-lubrificazioneè uno strato di lega di rame con un'eccellente resistenza all'usura, basato su acciaio a basso tenore di carbonio di alta qualità e sinterizzato sulla superficie.La superficie dello strato di lega di rame può essere trasformata in vari tipi di scanalature di olio, pozzo di stoccaggio del petrolio, buco di olio e così via secondo le condizioni di lavoro, in modo da essere adatto per le occasioni in cui è impossibile olio continuo o difficile di olio.Lo strato di lega di rame può fornire due tipi di materiali in lega tra cui piombo e senza piombo.
Legamenti semplici JF-800 Bimetall Bearing Oil or Grease
| Cuscinetto scorrevole composito avvolto, acciaio/bronzo placcato in rame o stagno, DIN 1494/ISO 3547, senza manutenzione, con tasche di lubrificazione | |||
| DETTAGLI TECNICI | |||
| Capacità di carico specifico statica | ≤ 250 [N/mm2] | Deformazione a temperatura | - 40 °C a + 250 °C |
| Capacità dinamica di carico specifico | ≤ 140 [N/mm2] | ||
| velocità di scorrimento | ≤ 2,5 [m/s] | Valore PV massimo | 2.8 [N/mm2 x m/s] |
| Valore di attrito | 00,04 [μ] a 0,12 [μ] | Percentuale di superficie di contatto | > 75 [%] |
| Materiale | |||
| Materiale di supporto | Acciaio placcato in rame o in stagno | Strato scorrevole | CuPb10Sn10 |
| Dettagli della tolleranza | |||
| Abitazione Ø | H7 | Tolleranza dell'albero | da f7 a h8 |
| Bucciazione dell'interno dell'Ø dopo il montaggio | H9 | ||
| Materiale per l'albero | |||
| Acciaio, indurito o indurito | |||
| La rugosità della superficie ≤ Ra 0.8 | |||
| Proprietà | |||
| Per elevata capacità di carico e movimento oscillante, nonché per il funzionamento ruvido e il carico a temperatura. | |||
| DOMANDA di applicazione | |||
| Rulli per binari, macchine da costruzione, costruzione di gru, macchine agricole (carico per impatto) | |||
| Mantenimento | |||
| Si tratta di un materiale per la buscia a bassa manutenzione, è necessario un primo ingrassamento durante l'installazione, dopo di che è obbligatorio un ingrassamento periodico con olio o grasso. | |||
| CONSIGLIO DI MONTAGGIO | |||
| Abitazione | Converso di montaggio min. 1,5 mm x 15-45° | ||
| Fabbricazione | Cornice di montaggio 5 mm x 15°, bordi arrotondati | ||
| Si consiglia l'applicazione di un mandrino adattabile e la lubrificazione della superficie esterna può essere necessaria durante il montaggio. | |||
| Collazione | L'adesivo non deve entrare in contatto con la superficie scorrevole! | ||

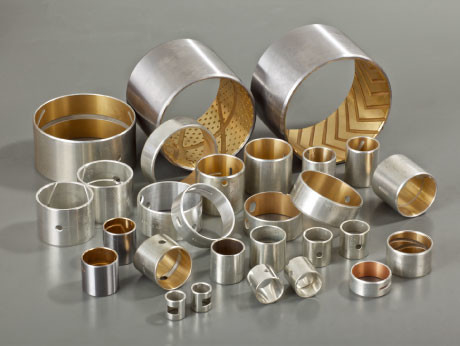

Legamenti bimetallici Strisce, percorsi di scorrimento Piastra scorrevole Strisce bimetalliche Materiali
Informazioni dettagliate
Questo prodotto è uno dei più potenti cuscinetti in doppia lega, la buscia del ponte di bilanciamento e la guarnizione del veicolo pesante;La ruota motrice e la ruota di supporto del bulldozerIl cuscinetto di lamiera di acciaio per automobili, tutti utilizzano questo prodotto. è un cuscinetto di scorrere a bassa velocità ad alto carico.il cuscinetto bimetallico è costituito da una piastra di acciaio a basso tenore di carbonio e da una superficie sinterizzata in CuPb10Sn10 o cusn6zn6zn6pb3.
VSB-80 Cuscinetti compositi bimetallici
Conchiglia di acciaio con supporto di un materiale di cuscinetto di rivestimento in bronzo piombo per applicazioni lubrificate con olio.È ampiamente utilizzato in applicazioni automobilistiche come compressori, sterzo, servosterzo, cuscinetti a pedali, cespugli, pivot di portellone, attrezzature meccaniche di movimentazione e sollevamento, motori idraulici, macchine agricole, ecc.
Legamenti bimetallici con supporto in acciaio e rivestimento in bronzo
· Particolarmente adatto a carichi specifici elevati con movimento oscillante e bassa frequenza
· Applicabile in condizioni di funzionamento difficili
· Alta capacità di carico, ottima resistenza alla stanchezza a temperature più elevate
1Laser in bronzo sinterizzato: resistenza all'usura e eccellente capacità di carico.
2.Sostituzione in acciaio: la parte posteriore in acciaio, che costituisce la base delle buste, offre una stabilità eccezionale, capacità di carico e caratteristiche di dissipazione del calore.
Struttura e composizione
Sostituzione in acciaio e rivestimento in bronzo al piombo
Acciaio + CuPb10Sn10 con allineamenti
Questo materiale è raccomandato per l'uso a velocità media e con carico medio con lubrificante ad olio o grasso.Occhi idraulici a canna di macchine per la costruzione e cuscinetti a giunzione sferica di macchine per l'agricolturaDato che questo materiale contiene piombo, le parti specifiche non possono essere utilizzate secondo certe leggi o regolamenti.
| d |
D |
|
|
|
|
|
F1
|
f2
|
L0-0.40 | ||||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | |||||||||
| 10 | 12 |
1 |
12 + 0.065 +0.030 |
10 + 0.022 - Zero.000 |
12 + 0.018 | 10 a zero.013 - Zero.000 |
0.5 | 0.3 | 1010 | 1015 | 1020 | ||||||||
| 12 | 14 | 14 +0.065 +0.030 |
12 + 0.027 - Zero.000 |
14 +0.018 | 12 a 0.016 - Zero.000 |
0.5 | 0.3 | 1210 | 1215 | 1220 | |||||||||
| 14 | 16 | 16 +0.065 +0.030 |
14 +0.027 - Zero.000 |
16 +0.018 | 14 a 0.016 - Zero.000 |
0.5 | 0.3 | 1410 | 1415 | 1420 | |||||||||
| 15 | 17 | 17 +0.065 +0.030 |
15 + 0.027 - Zero.000 |
17 +0.018 | 15 a zero.016 - Zero.000 |
0.5 | 0.3 | 1510 | 1515 | 1520 | |||||||||
| 16 | 18 | 18 +0.075 +0.035 |
16 +0.027 - Zero.000 |
18 +0.018 | 16 a 0.016 - Zero.000 |
0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 20 + 0.075 +0.035 |
18 +0.033 - Zero.000 |
20 + 0.021 | 18 a 0.016 - Zero.000 |
0.8 | 0.4 | 1810 | 1815 | 1820 | 1825 | ||||||||
| 20 | 23 |
1.5 |
23 + 0.075 +0.035 |
20 + 0.033 - Zero.000 |
23 + 0.021 | 20 a 0.033 - Zero.000 |
0.8 | 0.4 | 2010 | 2015 | 2020 | 2025 | |||||||
| 22 | 25 | 25 + 0.075 +0.035 |
22 +0.033 - Zero.000 |
25 + 0.021 | 22 a 0.033 - Zero.000 |
0.8 | 0.4 | 2210 | 2215 | 2220 | 2225 | ||||||||
| 24 | 27 | 27 + 0.075 +0.035 |
24 + 0.033 - Zero.000 |
27 + 0.021 | 24 a 0.033 - Zero.000 |
1.0 | 0.5 | 2410 | 2415 | 2420 | 2425 | 2430 | |||||||
| 25 | 28 | 28 +0.075 +0.035 |
25 + 0.033 - Zero.000 |
28 +0.021 | 25 a 0.033 - Zero.000 |
1.0 | 0.5 | 2515 | 2520 | 2525 | 2530 | ||||||||
| 26 | 30 |
2 |
30 + 0.075 +0.035 |
26 + 0.033 - Zero.000 |
30 + 0.021 | 26 a 0.033 - Zero.000 |
1.0 | 0.5 | 2615 | 2620 | 2625 | 2630 | |||||||
| 28 | 32 | 32 + 0.085 +0.045 |
28 +0.033 - Zero.000 |
32 + 0.025 | 28 a 0.033 - Zero.000 |
1.0 | 0.5 | 2815 | 2820 | 2825 | 2830 | 2840 | |||||||
| 30 | 34 | 34 +0.085 +0.045 |
30 + 0.039 - Zero.000 |
34 +0.025 | 30 a 0.039 - Zero.000 |
1.2 | 0.6 | 3015 | 3020 | 3025 | 3030 | 3040 | |||||||
| 32 | 36 | 36 +0.085 +0.045 |
32 + 0.039 - Zero.000 |
36 +0.025 | 32 a 0.039 - Zero.000 |
1.2 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3240 | |||||||
| 35 | 39 | 39 +0.085 +0.045 |
35 +0.039 - Zero.000 |
39 +0.025 | 35 a 0.039 - Zero.000 |
1.2 | 0.6 | 3520 | 3525 | 3530 | 3540 | 3550 | |||||||
| 38 | 42 | 42 + 0.085 +0.045 |
38 +0.039 - Zero.000 |
42 + 0.025 | 38 a zero.039 - Zero.000 |
1.2 | 0.6 | 3820 | 3825 | 3830 | 3840 | 3850 | |||||||
| 40 | 44 | 44 + 0.085 +0.045 |
40 + 0.039 - Zero.000 |
44 + 0.025 | 40 a 0.039 - Zero.000 |
1.2 | 0.6 | 4020 | 4025 | 4030 | 4040 | 4050 | |||||||
| 45 | 50 |
2.5 |
50 + 0.085 +0.045 |
45 + 0.039 - Zero.000 |
50 + 0.025 | 45 a zero.039 - Zero.000 |
1.5 | 1.0 | 4525 | 4530 | 4540 | 4550 | |||||||
| 50 | 55 | 55 +0.100 +0.055 |
50 + 0.039 - Zero.000 |
44 + 0.030 | 50 a 0.039 - Zero.000 |
1.5 | 1.0 | 5030 | 5040 | 5050 | 5060 | ||||||||
| 55 | 60 | 60 +0.100 +0.055 |
55 +0.046 - Zero.000 |
60 +0.030 | 55 a zero.046 - Zero.000 |
1.5 | 1.0 | 5530 | 5540 | 5550 | 5560 | ||||||||
| 60 | 65 | 65 + 0.100 +0.055 |
60 +0.046 - Zero.000 |
65 + 0.030 | 60 a 0.046 - Zero.000 |
1.5 | 1.0 | 6030 | 6040 | 6050 | 6060 | ||||||||
| 65 | 70 | 70 + 0.100 +0.055 |
65 + 0.046 - Zero.000 |
70 + 0.030 | 65 a 0.046 - Zero.000 |
1.5 | 1.0 | 6530 | 6540 | 6550 | 6560 | ||||||||
| 70 | 75 | 75 + 0.100 +0.055 |
70 + 0.046 - Zero.000 |
75 + 0.030 | 50 a 0.046 - Zero.000 |
1.5 | 1.0 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||
| 75 | 80 | 80 + 0.100 +0.055 |
75 + 0.046 - Zero.000 |
80 + 0.035 | 75 a zero.046 - Zero.000 |
1.5 | 1.0 | 7530 | 7540 | 7550 | 7560 | ||||||||
| 80 | 85 | 85 + 0.100 +0.070 |
80 + 0.054 - Zero.000 |
85 + 0.035 | 80 a 0.054 - Zero.000 |
1.5 | 1.0 | 8040 | 8050 | 8060 | 8080 | ||||||||
| 84 | 90 |
3 |
90 + 0.120 +0.070 |
84 +0.054 - Zero.028 |
90 + 0.035 | 84 a zero.054 - Zero.000 |
1.8 | 1.2 | 8440 | 8450 | 8460 | 8480 | |||||||
| 89 | 95 | 95 + 0.120 +0.070 |
89 +0.054 - Zero.028 |
95 + 0.035 | 89 a 0.054 - Zero.000 |
1.8 | 1.2 | 8940 | 8950 | 8960 | 8980 | ||||||||
| 94 | 100 | 100 + 0.120 +0.070 |
94 +0.054 - Zero.028 |
100 + 0.035 | 94 a zero.054 - Zero.000 |
1.8 | 1.2 | 9450 | 9460 | 9480 | |||||||||
| 99 | 105 | 105 +0.120 +0.070 |
99 + 0.054 - Zero.028 |
105 +0.035 | 99 a 0.054 - Zero.000 |
1.8 | 1.2 | 9950 | 9960 | 9980 | |||||||||
| 104 | 110 | 110 +0.120 +0.070 |
104 +0.054 - Zero.028 |
110 +0.035 | 104 a zero.054 - Zero.000 |
1.8 | 1.2 | 10450 | 10460 | 10480 | |||||||||
| 109 | 115 | 115 +0.120 +0.070 |
109 +0.054 - Zero.028 |
115 +0.035 | 109 a zero.054 - Zero.000 |
1.8 | 1.2 | 10950 | 10960 | 10980 | |||||||||
| 114 | 120 | 120 +0.120 +0.070 |
114 +0.054 - Zero.028 |
120 +0.040 | 114 a zero.054 - Zero.000 |
1.8 | 1.2 | 11450 | 11460 | 11480 | |||||||||
| 119 | 125 | 125 +0.170 +0.100 |
119 +0.054 - Zero.028 |
125 +0.040 | 119 a zero.054 - Zero.000 |
1.8 | 1.2 | 11950 | 11960 | 11980 | |||||||||
| 123 | 130 |
3.5
|
130 +0.170 +0.100 |
123 + 0.054 - Zero.028 |
1130 +0.040 | 123 a zero.054 - Zero.000 |
2 | 1.5 | 12350 | 12360 | 12380 | 123100 | |||||||
| 128 | 135 | 135 +0.170 +0.100 |
128 +0.063 - Zero.028 |
135 +0.040 | 128 a zero.063 - Zero.000 |
2 | 1.5 | 12850 | 12860 | 12880 | 128100 | ||||||||
| 133 | 140 | 140 +0.170 +0.100 |
133 +0.063 - Zero.028 |
140 +0.040 | 133 a zero.063 - Zero.000 |
2 | 1.5 | 13350 | 13360 | 13380 | 133100 | ||||||||
| 138 | 145 | 145 +0.170 +0.100 |
138 +0.063 - Zero.028 |
145 +0.040 | 138 a zero.063 - Zero.000 |
2 | 1.5 | 13860 | 13880 | 138100 | |||||||||
| 143 | 150 | 150 +0.170 +0.100 |
143 +0.063 - Zero.028 |
150 +0.040 | 143 a zero.063 - Zero.000 |
2 | 1.5 | 14360 | 14380 | 143100 | |||||||||
| 148 | 155 | 155 +0.170 +0.100 |
148 +0.063 - Zero.028 |
155 +0.040 | 148 a zero.063 - Zero.000 |
2 | 1.5 | 14860 | 14880 | 14890 | |||||||||
| 153 | 160 | 160 +0.170 +0.100 |
153 +0.063 - Zero.028 |
160 +0.040 | 153 a zero.063 - Zero.000 |
2 | 1.5 | 15360 | 15380 | 15390 | |||||||||
| 158 | 165 | 165 +0.170 +0.100 |
158 +0.063 - Zero.028 |
165 +0.040 | 158 a zero.063 - Zero.000 |
2 | 1.5 | 15860 | 15880 | 158100 | |||||||||
| 163 | 170 | 170 +0.170 +0.100 |
163 +0.063 - Zero.028 |
170 +0.040 | 163 a zero.063 - Zero.000 |
2 | 1.5 | 16360 | 16380 | 163100 | |||||||||
| 168 | 175 | 175 +0.170 +0.100 |
168 +0.063 - Zero.028 |
175 +0.040 | 168 a 0.063 - Zero.000 |
2 | 1.5 | 16860 | 16880 | 168100 | |||||||||
| 173 | 180 | 180 +0.170 +0.100 |
173 +0.063 - Zero.028 |
180 +0.040 | 173 a zero.063 - Zero.000 |
2 | 1.5 | 17360 | 17380 | 173100 | |||||||||
Inizia il tuo progetto con un ingegnere di applicazioni
C95400 materie prime Selezione delle dimensioni del prodotto
Descrizione del prodotto: piombo stagno bronzo
Tubo:12diametro esterno da 0,5 a 406,4 mm
Rettangolo: massimo 508 mm
Lunghezza standard: 381 mm
Forma: semilavorato, grossolano o quasi pulito, anodo, barra, billet/fiore, quadrato, esagonale, piastra, profilo o
