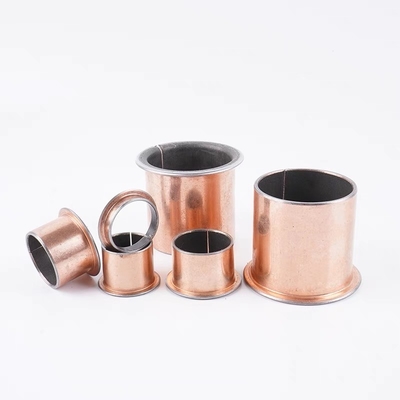

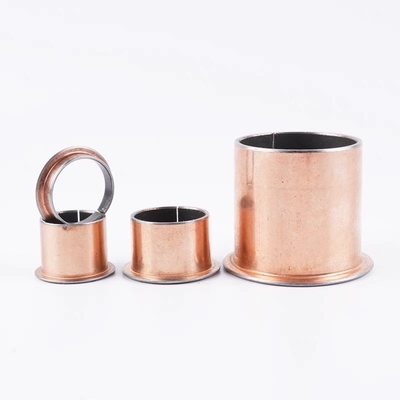

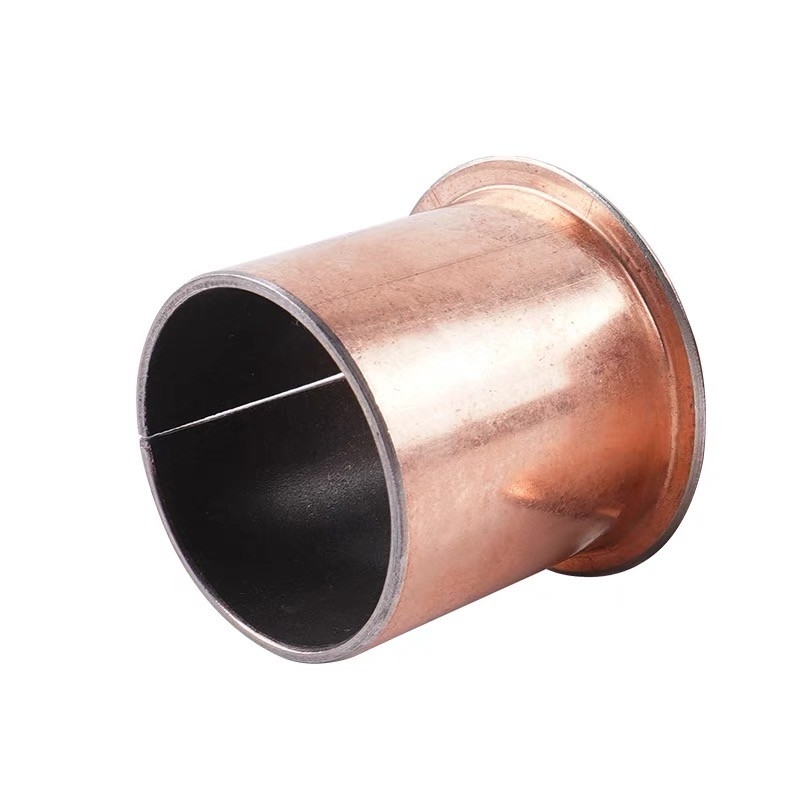

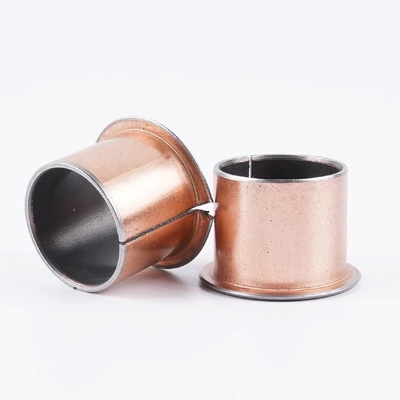

Un cuscinetto a boccola flangiato con base cilindrica in rame e placcatura in stagno si riferisce a un tipo specifico di cuscinetto a boccola che incorpora diverse caratteristiche chiave per prestazioni e durata migliorate.

Il design della flangia consente un fissaggio e un posizionamento sicuri all'interno di un sistema meccanico, garantendo stabilità durante il funzionamento.La base cilindrica in rame fornisce una base solida e resistente all'usura per il cuscinetto, poiché il rame è noto per la sua eccellente conduttività e duttilità.

La stagnatura, applicata alla superficie del cuscinetto, ha molteplici scopi.Agisce come uno strato protettivo, migliorando la resistenza alla corrosione e prolungando la durata del cuscinetto.Inoltre, la placcatura in stagno migliora la capacità lubrificante del cuscinetto, riducendo l'attrito e l'usura, migliorando così l'efficienza complessiva.

Questa combinazione di caratteristiche rende il cuscinetto a boccola flangiato con base cilindrica in rame e placcatura in stagno la scelta ideale per applicazioni ad alto carico e ad alta velocità dove l'affidabilità e le prestazioni sono cruciali.È comunemente utilizzato in vari ambienti industriali, inclusi macchinari, componenti automobilistici e attrezzature pesanti.

Cuscinetto a boccola con dimensione flangia in rame

Boccole in bronzo Du-B composito PTFE autolubrificante, boccola del manicotto di supporto in bronzo DU-B, boccole cilindriche - misura in pollici

supporto in bronzoboccola, boccola in bronzo PTFE, bronzo rivestito in PTFEboccola,cuscinetto in bronzo senza olio.

Rame del cuscinetto della boccola di dimensione della flangia,Metallo-polimero con retro in bronzoCuscinetto liscio in PTFE.

Anche il cuscinetto della boccola flangiata è costituito da tre strati, con un supporto in bronzo che sostituisce la striscia di supporto in acciaio.Per il resto la struttura è identica a quella della boccola dei cuscinetti.

Cuscinetti autolubrificanti a secco, cuscinetto a boccola Boccola in bronzo rivestita in PTFE

Specifiche

Cuscinetti scorrevoli semplici, boccole avvolte autolubrificate

Cuscinetto e boccola in bronzo cinese, trova dettagli sul cuscinetto in bronzo cinese, boccola da cuscinetto e boccola

Combina la versatilità unica diPTFEmateriale con la flessibilità della produzione.Contattaci oggi.Risparmia tempo e denaro nei costi di ricerca, progettazione e produzione.Assistenza alla progettazione gratuita.Boccole e cuscinetti di qualità.Soluzioni personalizzate di cuscinetti autolubrificanti.

Le boccole, o cuscinetti a strisciamento, funzionano con movimento di scorrimento tra le superfici in movimento.Le boccole vengono selezionate in base alla velocità di rotazione e al carico applicato.La maggior parte delle boccole non richiede lubrificazione aggiuntiva per funzionare.

Le boccole autolubrificanti in bronzo composito PTFE sono costituite da uno strato di PTFE sinterizzato su una striscia marrone.Queste boccole sono resistenti alla corrosione e adatte peralta temperaturaapplicazioni che possono essere realizzate senza l'uso di olio che richiedono cicli di lavoro lunghi.

Questo tipo di cuscinetto autolubrificante viene utilizzato in direzione radiale o assiale, soprattutto nell'industria dell'acciaio e del cemento.Le boccole autolubrificanti in composito PTFE-bronzo possono essere utilizzate nei pannelli come supporti di ponti, poiché lo spesso strato di scorrimento sulla superficie interna può sopportare carichi fino a 140 N/mm².

Materiale composito PTFE in bronzo sinterizzato: esente da manutenzione

Cuscinetti semplici e autolubrificanti (materiale boccola: bronzo sinterizzato con PTFE)

Bronzo sostenuto con polvere di bronzo Strato di materiale boccola a secco PTFE

• Strato di scorrimento PTFE+Piombo

• Sinterizzazione del bronzo poroso

• Supporto in bronzo

1. La miscela PTFE/Pb 0,01 ~ 0,03 mm fornisce un eccellente film di trasferimento iniziale, che copre efficacemente la superficie di contatto del gruppo presa, formando un film lubrificante solido di tipo ossido.
2. polvere di bronzo sinterizzato 0,20-0,35 mm, fornisce max.conduttività termica lontano dalla superficie della boccola, funge anche da serbatoio per la miscela PTFE-piombo.
3. Staffa in bronzo, offre capacità di carico eccezionalmente elevata, eccellente dissipazione del calore.Hanno un'ottima resistenza alla corrosione.

Bronzo+bronzo sinterizzato+materiale PTFE

• Materiale composito metallo-polimero
• Retro in bronzo + bronzo sinterizzato poroso + PTFE + piombo

Data tecnica della boccola in PTFE con supporto in bronzo

Caratteristiche della boccola Du-B con cuscinetto liscio in PTFE con supporto in bronzo metallo-polimero

Cuscinetti lisci compositi DU-B I cuscinetti lisci compositi di tipo secco vengono utilizzati principalmente nei gruppi di cuscinetti in cui devono essere trasportati carichi pesanti e dove i movimenti rotazionali o oscillatori sono relativamente lenti.

• Ottime prestazioni in termini di usura e basso attrito in un'ampia gamma di carichi, velocità e temperature in condizioni di funzionamento a secco
• Adatto per applicazioni lubrificate
• Adatto per movimenti lineari, oscillanti e rotatori
• Il retro in bronzo offre una migliore resistenza alla corrosione in ambienti umidi/salini

Disponibilità

Forme di cuscinetti autolubrificanti disponibili in dimensioni standard

• Boccole cilindriche
• Boccole flangiate
• Piatti scorrevoli
• Rondella di spinta

Forme di cuscinetti autolubrificanti su misura: forme standard in dimensioni speciali, ralle reggispinta, ralle reggispinta flangiate, semicuscinetti, forme speciali ottenute per stampaggio o imbutitura, disegni di cuscinetti personalizzati.

025550008 95*90*60 DU-B
222484006 65*60*40 DU-B
066586005 130*91*2 Rondella di spinta
WAI100236245*240*30
WAI100237100*95*60
B175022 105*100*50 DU-B

Prestazioni operative

Proprietà dei cuscinetti radenti

* A seconda delle condizioni operative

Aree di applicazione

Questo tipo di cuscinetto viene utilizzato radialmente o assialmente, in particolare nell'industria dell'acciaio e del cemento.

Industriale: aerospaziale, macchine agricole, macchine edili, macchine per la movimentazione dei materiali, macchine per la formatura di metalli, plastica e gomma;attrezzature per ufficio, attrezzature medico-scientifiche, attrezzature per l'imballaggio, attrezzature pneumatiche e idrauliche, cilindri, pompe e motori, ferrovie e tramvie, macchine tessili, valvole, ecc.

Altro: attrezzature marine e offshore, altre applicazioni in acqua o in ambienti esterni

Applicazioni tipiche della boccola in PTFE con supporto in bronzo

Può soddisfare i criteri rigorosi di lunga durata e prestazioni senza problemi con o senza lubrificante, in particolare per requisiti di elevata resistenza chimica.

La boccola in PTFE con supporto in bronzo è ampiamente utilizzata nella metallurgia dell'acciaio in applicazioni come boccole per scanalature a rulli di macchine di colata successive, pompe di iniezione per calcestruzzo e trasportatori a coclea per calcestruzzo.Possono anche essere costituiti da alloggiamenti in acciaio o trasformarsi in boccole flangiate che possono muoversi sia in direzione radiale che assiale.

La boccola in PTFE con supporto in bronzo è particolarmente adatta per ambienti ad alta temperatura in cui l'olio non è efficiente e la macchina deve funzionare in condizioni consecutive a lungo termine.

Materiale con supporto in bronzo, bronzo con PTFE - Sistema metrico

Boccole diritte, boccole flangiate, rondelle e strisce - Sistema metrico
