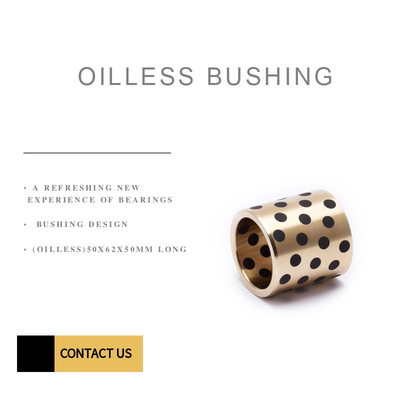

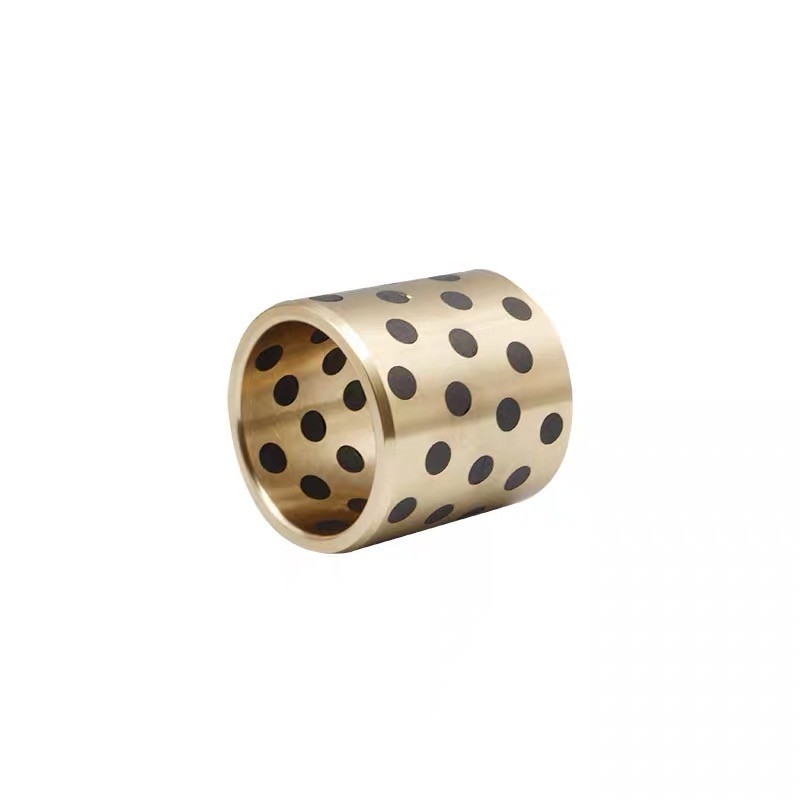

SAE 660 Oilless bronzeo Bush rapido, finito & lavorato
Luogo di origine | Boccola di Oilless |
---|---|
Marca | VIIPLUS |
Certificazione | ISO 9001 |
Numero di modello | boccole oilless |
Quantità di ordine minimo | Negoziabile |
Prezzo | Negotiable |
Imballaggi particolari | CASSA DI LEGNO DEL PALLET DI LEGNO DEL CARTONE DELL'ESPORTAZIONE |
Tempi di consegna | 7-25 giorni del lavoro |
Termini di pagamento | T/T |
Capacità di alimentazione | cuscinetti della grafite della spina, Cina, produttori, fornitori, fabbrica, vendita all'ingrosso, c |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xMateriale | Leghe di ottone | Featrue | Servizi di manutenzione |
---|---|---|---|
Lubrificazione | grafite intasata | Tipo | Bosco senza olio |
Qualità | Alta qualità | Dimensione | 50 x 62 x 50 mm |
Prezzo di fabbrica della boccola del cuscinetto | tiffany@viiplus.com | Produttore di boccole per cuscinetti autolubrificanti | https://www.viiplus.com/ |
Produttore di cuscinetti senza olio | https://www.bronzelube.com/ | Produttore | Bucha di bronzo graffito |
Alta Luce | Cuscinetti di bronzo massello, cuscinetti di bronzo a flangia di grafite, macchine minerarie | Oilless Cespugli | Oilless Bush. Lega di rame. Tipo diritto. SINGHIOZZO. Lega di rame bassa materiale (SO2). Lubrifican |
Fabbricanti di cuscinetti per buste Fornitori esportatori | cuscinetti semplici. lunghissimo servizio senza manutenzione, fabbrica cuscinetti in vari disegni e | Fornitore di boschi senza olio | Il sito www.VIIPLUS.com offre buste senza olio sul loro sito web [1]. È possibile visitare il loro s |
Evidenziare | JDB Oilless Cespugli,50x62x50mm Oilless Cespugli,Anti boccola oilless corrosiva della manica |
SAE 660 Bosco in bronzo senza olio - veloce, finito e lavorato
Il SAE 660 Bronze Oilless Bush, un componente veloce, finito e lavorato, offre prestazioni e durabilità eccezionali in una vasta gamma di applicazioni industriali.questo cespuglio vanta proprietà meccaniche superiori, compresa l'alta resistenza, la resistenza all'usura e la resistenza alla corrosione.
La progettazione senza olio elimina la necessità di una lubrificazione regolare, riducendo significativamente i costi di manutenzione e i tempi di inattività.Questa caratteristica rende il SAE 660 Bronze Oilless Bush una scelta ideale per operazioni industriali veloci in cui l'affidabilità e l'efficienza sono primarie.
La funzione di installazione rapida del cespuglio semplifica il processo di integrazione, consentendo un'integrazione senza soluzione di continuità nella macchina esistente.massimizzare le prestazioni e prolungare la vita del cespuglio.
Che si stia aggiornando le attrezzature esistenti o installare nuove macchine,il SAE 660 Bronze Oilless Bush è una scelta superiore per migliorare l'efficienza operativa e ridurre i requisiti di manutenzioneContattaci oggi per saperne di più su questo prodotto innovativo e su come può migliorare le tue operazioni industriali.
Il bronzo ti consente di risparmiare tempo e denaro sui costi di ricerca, progettazione e produzione.
SAE 660 Bronze - Rapidi, finiti e lavorati con grafite con buste di bronzo.
Fuso a centrifugamento, buste di bronzo lavorate su misura, lavastoviglie, piastre di usura.
C93200 cuscinetti a manica (piana) in bronzo fuso vendita online
Casco a manica in bronzo a grafite standard
Materiali in lega
Modello | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Grado Cina Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Acciaio+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Internazionale ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Acciaio+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
Germania DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Acciaio+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Giapponese JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
Stati Uniti d'America ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe 40 | 52100 |
Standard britannico | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composizione chimica delle leghe
Elementi chimici | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
Cu (%) | Riposo | Riposo | Riposo | - | - | ||
Sn (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (%) | 6 | - | 10 | - | - | - | - |
Fe (%) | 3 | - | 3 | - | - | Riposo | Riposo |
Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 a 0.40 |
Cr (%) | - | - | - | - | - | - | 1.30 a 1.65 |
C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 a 1.05 |
Si (%) | - | - | - | - | - | 1.0 a 1.3 | 0.15-0.35 |
Pb (%) | - | 3 | - | - | 3 | - | - |
Parametri tecnici
Prestazioni | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
Velocità massima V (m/s) | Olio secco0,4 | 2 | 2 | 0.5 | 0.1 | ||
Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
Densità ρ ((g/cm3 | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
Resistenza alla trazione (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
Allungamento (%) | > 10 | > 4 | > 10 | - | - | ||
Durezza (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
Max.temperature (°C) | 300 | 350 | 300 | 400 | 350 | ||
Coefficiente di attrito (μ) | Lubrificazione con olio: 0.03 | Friczione (secco): 0.16 |
La cassa di manico in bronzo con tappo di grafite standard deve aprire cavità di dimensioni appropriate e disposte in modo ordinato sulla superficie di attrito metallica della matrice del cuscinetto, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
Il corpo di base della cassa di bronzo a manica con tappo di grafite standard deve essere determinato in base alle condizioni di lavoro del cuscinetto stesso.I materiali più comunemente utilizzati sono il ottone ad alta resistenzaCi sono due tipi principali di materiali lubrificanti solidi incorporati, uno è il piombo nero naturale, grafite artificiale e sintesi MoS2,e l'altro è sintetizzato con PTFE come matriceSecondo le condizioni di funzionamento del cuscinetto,la combinazione di diversi substrati metallici e lubrificanti solidi incorporati può garantire che il prodotto possa soddisfare le esigenze particolari di varie temperature, condizioni di funzionamento del carico, del movimento e dei mezzi, garantendo al contempo un funzionamento stabile e affidabile.
1- Nessuna necessità di dispositivo di alimentazione dell'olio, foro di iniezione dell'olio, lavorazione di scanalatura dell'olio
2. Riduzione dei costi operativi
3. Riduzione del tempo di progettazione
4Riciclo dei lubrificanti e tutela dell'ambiente
Lubrificante solido | ||
Lubrificante | Caratteristiche | Applicazione tipica |
SL1 Grafite+aggiunta | Eccellente resistenza agli attacchi chimici e a basso attrito.Limito di temperatura 400 °C | Suite per macchine generali e sotto atmosfera |
SL4 PTFE+additivi | Basso livello di attrito e buona lubrificazione con acqua, limite di temperatura 300°C | La nave, la turbina idraulica, la turbina a gas, ecc. |
Busti auto lubrificanti, fornitore di busti senza olio dalla Cina
Siamo un produttore e fornitore leader di buste senza olio e il nostro prodotto è composto da una buona qualità.
La busta senza olio, integrata in lubrificanti solidi senza olio, è un nuovo tipo di lega di rame solido, che è omogenea integrata con un lubrificante solido nel suo corpo.
Si rompe il limite del cuscinetto generale, la cui lubrificazione dipende dalla pellicola di olio.
Pertanto, è adatto a temperature elevate, uso intenso, protezione dalla corrosione o quando l'olio è difficile da importare.
Le sue prestazioni raddoppiano sia per la durezza che per l'abbigliamento.
Ora è ampiamente applicato nelle successive macchine di fusione, nei rulli in acciaio nella metallografia, nelle macchine minerarie, nelle navi, nelle turbine a vapore, nelle turbine idrauliche e nelle macchine per lo stampaggio a iniezione di plastica.
Fabbricazione in cui il prodotto è utilizzato per la produzione di prodotti di base

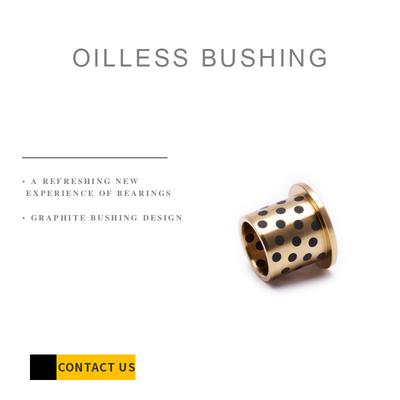

Flancelle senza olio con cuscinetto a manica, il materiale JDB è fatto dimetallo a base di bronzo fuso forte con lubrificanti solidi speciali incorporati. Il metallo base con supporti ad alto carico e i lubrificanti solidi forniscono per l'auto lubrificazione.prestazioni eccellentiQuesto materiale fornisce un'efficacia disenza manutenzioneSoluzione di cuscinetti, in particolare per carichi elevati, intermittente di movimento oscillante.
Il cuscinetto a manica di flangia senza olio può essere applicato in ambienti asciutti, ad alta temperatura, ad alta pressione, corrosivi, idrici o in altri ambienti chimici in cui non è possibile introdurre olio.
L'impalcatura di cuscinetti a manica di flangia senza olio è ampiamente utilizzata nella linea di prodotti automobilistici, nell'ingegneria idrica, nei cancelli delle dighe, nelle industrie della plastica, nelle successive macchine di fusione, nei rulli in acciaio nell'industria metallurgica,macchine per minerali, turbo generatori per navi, turbine idrauliche e macchine per lo stampaggio ad iniezione.
Cascami senza olioViiplus consegna puntualmente e offre prezzi equi.
Le nostre busse senza olio sono la soluzione perfetta per i progetti in cui la lubrificazione non può essere facilmente fornita o in cui i lubrificanti convenzionali possono carbonizzarsi.
Contattaci - Fornitore di buste senza olio
Per richiedere un catalogo di cuscinetti per buste senza olio, contattateci oggi!
(Bronzo con grafite incorporata)
Definita la buccia senza olio (Cosa è la buccia senza olio?)
Un cuscinetto senza olio, o più comunemente cuscinetto scorrevole e cuscinetto scorrevole, è il tipo più semplice di cuscinetto, costituito solo da una superficie di cuscinetto e senza elementi di rotolamento.
Fabbricazione a partire da prodotti della voce 8528possono riferirsi a cuscinetti a sfera o semplicemente a "anelli" che non richiedono una lubrificazione periodica - perché un lubrificante come la grafite in polvere è incorporato nel materiale di cui è fatto il cuscinetto.Questi sono noti anche come boschi di bronzo di grafite incorporata e hanno inserti di grafite del 20-25% sulle pareti / superficie che forniscono lubrificazione in ogni momento che riduce anche il coefficiente di attrito.
Queste buste senza olio sono adatte per ambienti asciutti in cui la contaminazione è un rischio, applicazioni umide in cui c'è un'alta umidità e applicazioni in cui il cuscinetto è in un luogo inaccessibile.
Casco senza olio, casco a manica senza manutenzione
Siamo il principale produttore e fornitore di buste senza olio e il nostro prodotto è di buona qualità.
La buscia in bronzo senza olio è un nuovo tipo realizzato in una forte lega di rame ed è incorporata uniformemente nel suo alloggiamento di lubrificante solido.
I cespugli senza olio sono adatti ad alte temperature, carichi pesanti, corrosione o luoghi in cui è difficile introdurre l'olio.
Indicare il numero della parte indicando l'identificativo, la dose eccessiva e la lunghezza richiesti. (ad esempio) l'identificativo è di 50 mm, la dose eccessiva è di 62 mm e la lunghezza di 50 mm.
- Casse in bronzo inossidabile - Lega di rame dritta, standard
Materiali per buste senza olio
Materiale: lega di ottone ad alta resistenza
Lubrificante solido incorporato
Caratteristica delle buste senza olio
●Busta senza olio, funzionante senza necessità di lubrificazione.
●Busta senza olio dimostra elevate prestazioni in condizioni di carico elevato e di bassa velocità.
●Busta senza olio dimostra una resistenza all'usura superiore nelle applicazioni in cui la pellicola d'olio è raramente prodotta, come i movimenti reciproci, le oscillazioni, le frequenti partenze e fermate, ecc.
● Le buste senza olio hanno una resistenza chimica e corrosiva superiore.
●I prodotti standard per le buscate Oilless sono disponibili in varie dimensioni.
Dati tecnici delle busse senza olio
Densità | 8.2 g/cm3 | |
Resistenza alla trazione | >= 755N/mm2 | |
Tensione anti-compatta | >= 400 ~ 500 KJ/m3 | |
Durezza | >=200HB | |
Pressione massima di carico | 100 N/mm2 | |
Limiti di velocità | 0.5 m/s | |
Valore limite PV | 1.65N/mm2.m/s | |
Coefficiente di attrito | Lubrificazione con olio | 0.03 |
Friczione a secco | 0.16 | |
Temperatura di funzionamento | -40 ~ + 300°C |
Si prega di verificare il tipo/le dimensioni/le specifiche nelle serie "Bushings senza olio - Prodotti per la buscaglia in bronzo grafite - Lega di rame dritta", serie standard.
Specificità della guarnizione senza olio
Tipo di busco senza olio | Diritta. | Tipo di metallo | Leghe di ottone ad alta resistenza |
Dia interno. d(Ø) | 50 | Outer Dia. | 62 |
Lunghezza complessiva L ((mm) | 50 | Intervallo massimo di valori fotovoltaici ammissibili ((N/mm)2• m/s) | 1.1~2.0 |
Valore fotovoltaico massimo ammissibile ((N/mm)2• m/s) | 1.16 | Carga massima ammissibile ((N/mm)2) | 20.3 |
Velocità massima ammissibile ((m/s) | 0.35 | Fitture per fori di montaggio | H7 |
Intervallo di temperatura di funzionamento ((°C) | - 40 ¢ 150 | Intervallo di temperatura di funzionamento (non lubrificato) Min | - Quaranta. |
Intervallo di temperatura di funzionamento (non lubrificato) Max. | 150 | Intervallo di temperatura di funzionamento (normale) Min | - Quaranta. |
Intervallo di temperatura di funzionamento (normale) Max. | 200 | - | - |
Servizio di coiffe rettilinee senza olio
Condizione di lubrificazione | Secco | lubrificazione periodica |
Intervallo di temperatura di funzionamento°C | -40 ¢ + 300 | -40 ¢ + 150 |
Pressione massima ammissibile P N/mm{2 kgf/cm2} | 29(150){2961,530)- Cosa? | |
Velocità massima ammissibile V m/{s m/min} | 0.50{30} | 1.00{60} |
Valore PV massimo ammissibile N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25- Sì, certo. |
*I valori tra parentesi sono le pressioni statiche dei cuscinetti, che sono le pressioni dei cuscinetti in applicazioni senza movimento o molto piccole.
movimento (~0,0017m/s[0,1m/min]).
Precisione di lavorazione della busciatura senza olio
Identificazione. |
- Un' overdose. |
Distanze |
classe da 7 a 8 |
Classe da 6 a 7 |
classe 8-9 |
Le classi qui riportate sono quelle dello standard JIS. Questo prodotto dimostra prestazioni soddisfacenti alla rugosità della superficie dello scivolo da Rz6,3 a 12,5 μm.
Modello di taglia senza olio (Diametro interno 50 mm)
Tolleranza di taglia di buccia senza olio
●Applicabile alla rotazione, oscillazione e movimento reciproco.
●Non utilizzare sotto l' acqua.
● Una buscia ID da 63 mm può essere utilizzata come trunnion intermedio
busta per cilindri idraulici.
Manica in bronzo con tappo di grafite JDB1/2/3/4/5
Materiali in lega
Modello | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Grado Cina Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Acciaio+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
Internazionale ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Acciaio+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
Germania DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Acciaio+CuSn6Zn6Pb3Ni | - | 100Cr6 |
Giapponese JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
Stati Uniti d'America ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe 40 | 52100 |
Standard britannico | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composizione chimica delle leghe
Elementi chimici | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
Cu (%) | Riposo | Riposo | Riposo | - | - | ||
Sn (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
Ni (%) | - | - | - | - | - | - | - |
AI (%) | 6 | - | 10 | - | - | - | - |
Fe (%) | 3 | - | 3 | - | - | Riposo | Riposo |
Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 a 0.40 |
Cr (%) | - | - | - | - | - | - | 1.30 a 1.65 |
C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 a 1.05 |
Si (%) | - | - | - | - | - | 1.0 a 1.3 | 0.15-0.35 |
Pb (%) | - | 3 | - | - | 3 | - | - |
Parametri tecnici
Prestazioni | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
Velocità massima V (m/s) | Olio secco0,4 | 2 | 2 | 0.5 | 0.1 |
Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
Densità ρ ((g/cm3 | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
Resistenza alla trazione (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
Allungamento (%) | > 10 | > 4 | > 10 | - | - |
Durezza (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
Max.temperature (°C) | 300 | 350 | 300 | 400 | 350 |
Coefficiente di attrito (μ) | Lubrificazione con olio: 0.03 | Friczione (secco): 0.16 |
Busti di bronzo senza olio di dimensioni metriche
Fogli di dimensioni per la boscaglia senza olio
Identificazione. | - Un' overdose. |
Lunghezza L Tolleranza- E'un' altra cosa.0.1 - E'un' altra cosa.0.3 |
|||||||||
φd | Tolleranza | φD | Tolleranza | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
*La tolleranza di identificazione dopo il montaggio della pressa è solo a titolo di riferimento.
L'identificazione è di 50 mm, l'overdose di 62 mm e la lunghezza di 50 mm.
Identificazione. | - Un' overdose. |
Lunghezza L Tolleranza- E'un' altra cosa.0.1 - E'un' altra cosa.0.3 |
|||||||||
φd | Tolleranza | φD | Tolleranza | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
*Le tolleranze dimensionali sono i valori misurati a +25°C.
Abilitazione per l'impalcatura senza olio
Busti metrici senza olio e busti in bronzo imperiali senza olio su ordinazione: forme di busti standard in dimensioni speciali, semibusti, forme speciali ottenute mediante stampaggio o disegno profondo,disegni di buste personalizzati
Applicazione tipica di busco senza olio
Il prodotto è ampiamente utilizzato in laminatrici a fusione continua, macchine minerarie, macchine per il trasporto marittimo, turbine, macchine per l'iniezione, stampi automatici
e così via.
1Utilizzo di cespugli senza olio per carichi elevati, basse velocità e auto lubrificazione, come cespugli per cancelli di diga e cespugli per cancelli idrici, cespugli per turbine idrauliche, ecc.
2. utilizzazione di buscate senza olio per alte temperature, come le macchine delle fabbriche di ferro e acciaio e così via.
3. utilizzazione di buscate in bronzo di grafite senza olio per la produzione di automobili, come linee di assemblaggio, linee di stampa, linee di trasporto e così via.
4. utilizzazione di bucce in bronzo inossidabile per macchine pesanti come laminatori di acciaio, macchine da iniezione, presse, ecc.
5I cespugli senza olio sono utilizzati anche per macchine chimiche, macchine per la lavorazione degli alimenti, macchine per la produzione di carta, macchine tessili, ecc.
Casco senza olio utilizzato nella macchina da stampaggio ad iniezione
● Cespugli senza olio per il collegamento
Applicazione di buste senza olio per lo stampaggio
- Fabbricazione per lo stampaggio ad iniezione
1- Guida i cespugli.
2. Guida degli ejectori
3- Ferrovia guida.
4- Blocco guida.
5. Piattaforma inferiore
6- Guida i cespugli.
7. Formaggio Arbusto
- Cam Flange Die
1- Indossa la targa.
2.Cam Stroke Plate
3.Cam Piastra superiore
4- Blocco laterale della telecamera.
5- Placca laterale della cam
6.Cam Placca di ritorno positivo
7. Guida Post Bushes
8. Piastra a camma
Casco in bronzo senza olio Viiplus utilizzato in molte applicazioni
Qualunque sia il materiale e la specifica del bronzo senza olio, qualunque sia la forma o le dimensioni standard del bosco senza olio, se è fisicamente possibile, possiamo farlo.
Viiplus è uno dei più esperti fornitori di buche senza olio, se volete scaricare il catalogo di buche senza olio, contattateci ora!
