| Marchio: | VIIPLUS |
| Numero di modello: | Cuscinetto scorrevole solido |
| MOQ: | 100 pezzo/pezzi (Min. Order) |
| prezzo: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Condizioni di pagamento: | TT IN ANTICIPO, Western Union |
| Capacità di approvvigionamento: | Boccole bronzee online • Produttori dei cuscinetti di scivolamento • Fornitori autolubrificanti dell |

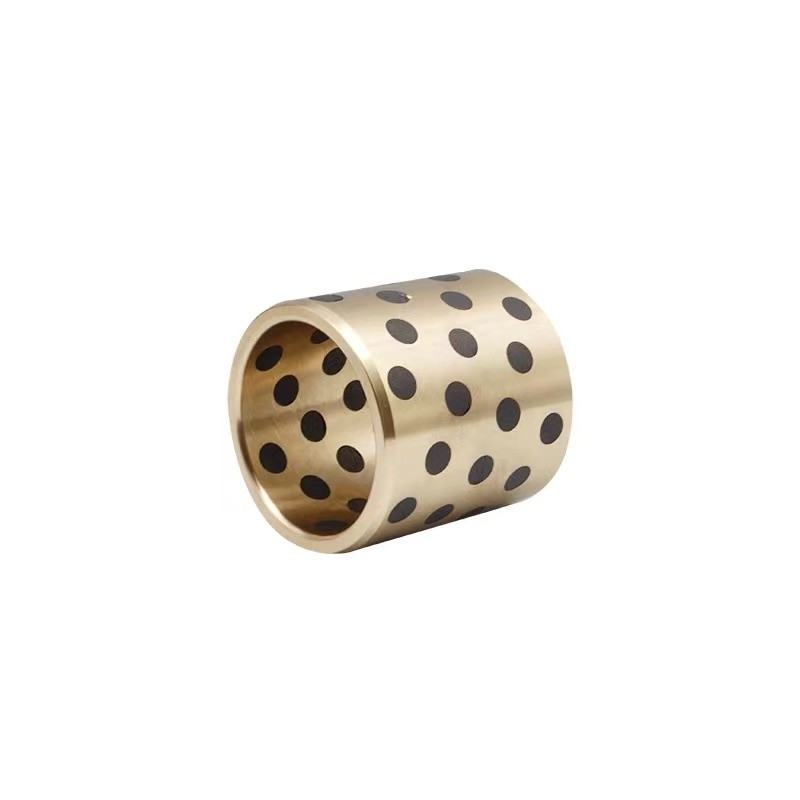

Presentando la nostra ultima innovazione: le nuove piastre del cuscinetto, realizzate con materiale di bronzo di manganese C86300 di alto grado conforme allo standard ASTM B22. Queste piastre di cuscinetti sono progettate per offrire prestazioni e durata superiori in una vasta gamma di applicazioni industriali.
La lega di bronzo di manganese C86300 utilizzata in queste piastre di cuscinetti combina eccellenti proprietà meccaniche con resistenza alla corrosione, rendendolo un materiale altamente adatto per le applicazioni dei cuscinetti. Il contenuto di manganese della lega migliora la sua resistenza all'usura, garantendo una durata più lunga e una riduzione dei requisiti di manutenzione.
Lo standard ASTM B22 garantisce che il materiale utilizzato in queste piastre di cuscinetti soddisfi i più alti standard di qualità per la composizione, le proprietà meccaniche e la lavorazione. Ciò garantisce prestazioni e affidabilità coerenti in tutte le applicazioni.
Il processo di produzione di precisione garantisce che ciascuna piastra del cuscinetto sia dimensionalmente accurata e pronta per l'integrazione senza soluzione di continuità nei sistemi meccanici esistenti. Wh è per macchinari per impieghi pesanti o attrezzature ad alta velocità, queste piastre di cuscinetti sono progettate per offrire prestazioni eccezionali.
In sintesi, le nostre nuove piastre di cuscinetti costituite da materiale C86300 Manganese Bronze ASTM B22 sono una scelta superiore per applicazioni industriali che richiedono durata, resistenza all'usura e prestazioni affidabili. Sono la soluzione perfetta per migliorare l'efficienza e la longevità dei tuoi sistemi meccanici.
Cuscinetti e cespugli guida senza manutenzione, bronzo con lubrificante solido
| Articolo n | Codice equivalente | Ø interno D |
Esterno Ø D |
Lunghezza L |
||
| JDB081208 | SOB 8-12-8 | 8 | 12 | 8 | ||
| JDB061012 | SOB 6-10-12 | 6 | 10 | 12 | ||
| JDB081210 | SOB 8-12-10 | 8 | 12 | 10 | ||
| JDB081212 | SOB 8-12-12 | 8 | 12 | 12 | ||
| JDB081215 | SOB 8-12-15 | 8 | 12 | 15 | ||
| JDB101408 | SOB 10-14-8 | 10 | 14 | 8 | ||
| JDB101410 | SOB 10-14-10 | 10 | 14 | 10 | ||
| JDB101412 | SOB 10-14-12 | 10 | 14 | 12 | ||
| JDB101415 | SOB 10-14-15 | 10 | 14 | 15 | ||
| JDB101420 | SOB 10-14-20 | 10 | 14 | 20 | ||
| JDB101510 | SOB 10-15-10 | 10 | 15 | 10 | ||
| JDB121808 | SOB 12-18-8 | 12 | 18 | 8 | ||
| JDB121810 | SOB 12-18-10 | 12 | 18 | 10 | ||
| JDB121812 | SOB 12-18-12 | 12 | 18 | 12 | ||
| JDB121815 | SOB 12-18-15 | 12 | 18 | 15 | ||
| JDB121816 | SOB 12-18-16 | 12 | 18 | 16 | ||
| JDB121819 | SOB 12-18-19 | 12 | 18 | 19 | ||
| JDB121820 | SOB 12-18-20 | 12 | 18 | 20 | ||
| JDB121825 | SOB 12-18-25 | 12 | 18 | 25 | ||
| JDB121830 | SOB 12-18-30 | 12 | 18 | 30 | ||
| JDB131910 | SOB 13-19-10 | 13 | 19 | 10 | ||
| Bush cilindrici metrici | ||||||
| Cuscinetti e cespugli guida senza manutenzione, bronzo con lubrificante solido | ||||||
| Articolo n | Codice equivalente | Ø interno D |
Esterno Ø D |
Lunghezza L |
||
| JDB131912 | SOB 13-19-12 | 13 | 19 | 12 | ||
| JDB131915 | SOB 13-19-15 | 13 | 19 | 15 | ||
| JDB131916 | SOB 13-19-16 | 13 | 19 | 16 | ||
| JDB131920 | SOB 13-19-20 | 13 | 19 | 20 | ||
| JDB131925 | SOB 13-19-25 | 13 | 19 | 25 | ||
| JDB142010 | SOB 14-20-10 | 14 | 20 | 10 | ||
| JDB142012 | SOB 14-20-12 | 14 | 20 | 12 | ||
| JDB142015 | SOB 14-20-15 | 14 | 20 | 15 | ||
| JDB142020 | SOB 14-20-20 | 14 | 20 | 20 | ||
| JDB142025 | SOB 14-20-25 | 14 | 20 | 25 | ||
| JDB142030 | SOB 14-20-30 | 14 | 20 | 30 | ||
| JDB152110 | SOB 15-21-10 | 15 | 21 | 10 | ||
| JDB152112 | SOB 15-21-12 | 15 | 21 | 12 | ||
| JDB152115 | SOB 15-21-15 | 15 | 21 | 15 | ||
| JDB152116 | SOB 15-21-16 | 15 | 21 | 16 | ||
| JDB152120 | SOB 15-21-20 | 15 | 21 | 20 | ||
| JDB152125 | SOB 15-21-25 | 15 | 21 | 25 | ||
| JDB152130 | SOB 15-21-30 | 15 | 21 | 30 | ||
| JDB162210 | SOB 16-22-10 | 16 | 22 | 10 | ||
| JDB162212 | SOB 16-22-12 | 16 | 22 | 12 | ||
| JDB162215 | SOB 16-22-15 | 16 | 22 | 15 | ||
| JDB162216 | SOB 16-22-16 | 16 | 22 | 16 | ||
| JDB162219 | SOB 16-22-19 | 16 | 22 | 19 | ||
| JDB162220 | SOB 16-22-20 | 16 | 22 | 20 | ||
| JDB162225 | SOB 16-22-25 | 16 | 22 | 25 | ||
| JDB162230 | SOB 16-22-30 | 16 | 22 | 30 | ||
| JDB162235 | SOB 16-22-35 | 16 | 22 | 35 | ||
| JDB162240 | SOB 16-22-40 | 16 | 22 | 40 | ||
| JDB172315 | SOB 17-23-15 | 17 | 23 | 15 | ||
| JDB182410 | SOB 18-24-10 | 18 | 24 | 10 | ||
| JDB182412 | SOB 18-24-12 | 18 | 24 | 12 | ||
| JDB182415 | SOB 18-24-15 | 18 | 24 | 15 | ||
| JDB182416 | SOB 18-24-16 | 18 | 24 | 16 | ||
| JDB182420 | SOB 18-24-20 | 18 | 24 | 20 | ||
| JDB182425 | SOB 18-24-25 | 18 | 24 | 25 | ||
| JDB182430 | SOB 18-24-30 | 18 | 24 | 30 | ||
| JDB182435 | SOB 18-24-35 | 18 | 24 | 35 | ||
| JDB182440 | SOB 18-24-40 | 18 | 24 | 40 | ||
| JDB192615 | SOB 19-26-15 | 19 | 26 | 15 | ||
| JDB192620 | SOB 19-26-20 | 19 | 26 | 20 | ||
| JDB202810 | SOB 20-28-10 | 20 | 28 | 10 | ||
| JDB202812 | SOB 20-28-12 | 20 | 28 | 12 | ||
| JDB202815 | SOB 20-28-15 | 20 | 28 | 15 | ||
| JDB202816 | SOB 20-28-16 | 20 | 28 | 16 | ||
| JDB202819 | SOB 20-28-19 | 20 | 28 | 19 | ||
| JDB202820 | SOB 20-28-20 | 20 | 28 | 20 | ||
| Bush cilindrici metrici | ||||||
| Cuscinetti e cespugli guida senza manutenzione, bronzo con lubrificante solido | ||||||
| Articolo n | Codice equivalente | Ø interno D |
Esterno Ø D |
Lunghezza L |
||
| JDB202825 | SOB 20-28-25 | 20 | 28 | 25 | ||
| JDB202830 | SOB 20-28-30 | 20 | 28 | 30 | ||
| JDB202835 | SOB 20-28-35 | 20 | 28 | 35 | ||
| JDB202840 | SOB 20-28-40 | 20 | 28 | 40 | ||
| JDB202850 | SOB 20-28-50 | 20 | 28 | 50 | ||
| JDB203010 | SOB 20-30-10 | 20 | 30 | 10 | ||
| JDB203012 | SOB 20-30-12 | 20 | 30 | 12 | ||
| JDB203015 | SOB 20-30-15 | 20 | 30 | 15 | ||
| JDB203016 | SOB 20-30-16 | 20 | 30 | 16 | ||
| JDB203020 | SOB 20-30-20 | 20 | 30 | 20 | ||
| JDB203025 | SOB 20-30-25 | 20 | 30 | 25 | ||
| JDB203030 | SOB 20-30-30 | 20 | 30 | 30 | ||
| JDB203035 | SOB 20-30-35 | 20 | 30 | 35 | ||
| JDB203040 | SOB 20-30-40 | 20 | 30 | 40 | ||
| JDB203070 | SOB 20-30-70 | 20 | 30 | 70 | ||
| JDB223212 | SOB 22-32-12 | 22 | 32 | 12 | ||
| JDB223215 | SOB 22-32-15 | 22 | 32 | 15 | ||
| JDB223220 | SOB 22-32-20 | 22 | 32 | 20 | ||
| JDB223225 | SOB 22-32-25 | 22 | 32 | 25 | ||
| JDB253312 | SOB 25-33-12 | 25 | 33 | 12 | ||
| JDB253315 | SOB 25-33-15 | 25 | 33 | 15 | ||
| JDB253316 | SOB 25-33-16 | 25 | 33 | 16 | ||
| JDB253320 | SOB 25-33-20 | 25 | 33 | 20 | ||
| JDB253325 | SOB 25-33-25 | 25 | 33 | 25 | ||
| JDB253330 | SOB 25-33-30 | 25 | 33 | 30 | ||
| JDB253335 | SOB 25-33-35 | 25 | 33 | 35 | ||
| JDB253340 | SOB 25-33-40 | 25 | 33 | 40 | ||
| JDB253350 | SOB 25-33-50 | 25 | 33 | 50 | ||
| JDB253360 | SOB 25-33-60 | 25 | 33 | 60 | ||
| JDB253512 | SOB 25-35-12 | 25 | 35 | 12 | ||
| JDB253515 | SOB 25-35-15 | 25 | 35 | 15 | ||
| JDB253516 | SOB 25-35-16 | 25 | 35 | 16 | ||
| JDB253520 | SOB 25-35-20 | 25 | 35 | 20 | ||
| JDB253525 | SOB 25-35-25 | 25 | 35 | 25 | ||
| JDB253530 | SOB 25-35-30 | 25 | 35 | 30 | ||
| JDB253535 | SOB 25-35-35 | 25 | 35 | 35 | ||
| JDB253540 | SOB 25-35-40 | 25 | 35 | 40 | ||
| JDB253550 | SOB 25-35-50 | 25 | 35 | 50 | ||
| JDB283820 | SOB 28-38-20 | 28 | 38 | 20 | ||
| JDB283825 | SOB 28-38-25 | 28 | 38 | 25 | ||
| JDB283830 | SOB 28-38-30 | 28 | 38 | 30 | ||
| JDB283840 | SOB 28-38-40 | 28 | 38 | 40 | ||
| JDB303812 | SOB 30-38-12 | 30 | 38 | 12 | ||
| JDB303815 | SOB 30-38-15 | 30 | 38 | 15 | ||
| JDB303820 | SOB 30-38-20 | 30 | 38 | 20 | ||
| JDB303825 | SOB 30-38-25 | 30 | 38 | 25 | ||
| Bush cilindrici metrici | ||||||
| Cuscinetti e cespugli guida senza manutenzione, bronzo con lubrificante solido | ||||||
| Articolo n | Codice equivalente | Ø interno D |
Esterno Ø D |
Lunghezza L |
||
| JDB303830 | SOB 30-38-30 | 30 | 38 | 30 | ||
| JDB303835 | SOB 30-38-35 | 30 | 38 | 35 | ||
| JDB303840 | SOB 30-38-40 | 30 | 38 | 40 | ||
| JDB303850 | SOB 30-38-50 | 30 | 38 | 50 | ||
| JDB303860 | SOB 30-38-60 | 30 | 38 | 60 | ||
| JDB304012 | SOB 30-40-12 | 30 | 40 | 12 | ||
| JDB304015 | SOB 30-40-15 | 30 | 40 | 15 | ||
| JDB304020 | SOB 30-40-20 | 30 | 40 | 20 | ||
| JDB304025 | SOB 30-40-25 | 30 | 40 | 25 | ||
| JDB304030 | SOB 30-40-30 | 30 | 40 | 30 | ||
| JDB304035 | SOB 30-40-35 | 30 | 40 | 35 | ||
| JDB304040 | SOB 30-40-40 | 30 | 40 | 40 | ||
| JDB304050 | SOB 30-40-50 | 30 | 40 | 50 | ||
| JDB304060 | SOB 30-40-60 | 30 | 40 | 60 | ||
| JDB3.154030 | SOB 31,5-40-30 | 3,15 | 40 | 30 | ||
| JDB3.154040 | SOB 31,5-40-40 | 3,15 | 40 | 40 | ||
| JDB324215 | SOB 32-42-15 | 32 | 42 | 15 | ||
| JDB324220 | SOB 32-42-20 | 32 | 42 | 20 | ||
| JDB324230 | SOB 32-42-30 | 32 | 42 | 30 | ||
| JDB324240 | SOB 32-42-40 | 32 | 42 | 40 | ||
| JDB354420 | SOB 35-44-20 | 35 | 44 | 20 | ||
| JDB354425 | SOB 35-44-25 | 35 | 44 | 25 | ||
| JDB354430 | SOB 35-44-30 | 35 | 44 | 30 | ||
| JDB354435 | SOB 35-44-35 | 35 | 44 | 35 | ||
| JDB354440 | SOB 35-44-40 | 35 | 44 | 40 | ||
| JDB354450 | SOB 35-44-50 | 35 | 44 | 50 | ||
| JDB354460 | SOB 35-44-60 | 35 | 44 | 60 | ||
| JDB354515 | SOB 35-45-15 | 35 | 45 | 15 | ||
| JDB354520 | SOB 35-45-20 | 35 | 45 | 20 | ||
| JDB354525 | SOB 35-45-25 | 35 | 45 | 25 | ||
| JDB354530 | SOB 35-45-30 | 35 | 45 | 30 | ||
| JDB354535 | SOB 35-45-35 | 35 | 45 | 35 | ||
| JDB354540 | SOB 35-45-40 | 35 | 45 | 40 | ||
| JDB354550 | SOB 35-45-50 | 35 | 45 | 50 | ||
| JDB354560 | SOB 35-45-60 | 35 | 45 | 60 | ||
| JDB384830 | SOB 38-48-30 | 38 | 48 | 30 | ||
| JDB384840 | SOB 38-48-40 | 38 | 48 | 40 | ||
| JDB405015 | SOB 40-50-15 | 40 | 50 | 15 | ||
| JDB405020 | SOB 40-50-20 | 40 | 50 | 20 | ||
| JDB405025 | SOB 40-50-25 | 40 | 50 | 25 | ||
| JDB405030 | SOB 40-50-30 | 40 | 50 | 30 | ||
| JDB405035 | SOB 40-50-35 | 40 | 50 | 35 | ||
| JDB405040 | SOB 40-50-40 | 40 | 50 | 40 | ||
| JDB405050 | SOB 40-50-50 | 40 | 50 | 50 | ||
| JDB405060 | SOB 40-50-60 | 40 | 50 | 60 | ||
| JDB405070 | SOB 40-50-70 | 40 | 50 | 70 | ||
| Bush cilindrici metrici | ||||||
| Cuscinetti e cespugli guida senza manutenzione, bronzo con lubrificante solido | ||||||
| Articolo n | Codice equivalente | Ø interno D |
Esterno Ø D |
Lunghezza L |
||
| JDB405080 | SOB 40-50-80 | 40 | 50 | 80 | ||
| JDB405515 | SOB 40-55-15 | 40 | 55 | 15 | ||
| JDB405525 | SOB 40-55-25 | 40 | 55 | 25 | ||
| JDB405530 | SOB 40-55-30 | 40 | 55 | 30 | ||
| JDB405535 | SOB 40-55-35 | 40 | 55 | 35 | ||
| JDB405540 | SOB 40-55-40 | 40 | 55 | 40 | ||
| JDB405550 | SOB 40-55-50 | 40 | 55 | 50 | ||
| JDB405560 | SOB 40-55-60 | 40 | 55 | 60 | ||
| JDB455530 | SOB 45-55-30 | 45 | 55 | 30 | ||
| JDB455535 | SOB 45-55-35 | 45 | 55 | 35 | ||
| JDB455540 | SOB 45-55-40 | 45 | 55 | 40 | ||
| JDB455550 | SOB 45-55-50 | 45 | 55 | 50 | ||
| JDB455560 | SOB 45-55-60 | 45 | 55 | 60 | ||
| JDB455630 | SOB 45-56-30 | 45 | 56 | 30 | ||
| JDB455635 | SOB 45-56-35 | 45 | 56 | 35 | ||
| JDB455640 | SOB 45-56-40 | 45 | 56 | 40 | ||
| JDB455650 | SOB 45-56-50 | 45 | 56 | 50 | ||
| JDB455660 | SOB 45-56-60 | 45 | 56 | 60 | ||
| JDB456030 | SOB 45-60-30 | 45 | 60 | 30 | ||
| JDB456035 | SOB 45-60-35 | 45 | 60 | 35 | ||
| JDB456040 | SOB 45-60-40 | 45 | 60 | 40 | ||
| JDB456050 | SOB 45-60-50 | 45 | 60 | 50 | ||
| JDB456060 | SOB 45-60-60 | 45 | 60 | 60 | ||
| JDB456070 | SOB 45-60-70 | 45 | 60 | 70 | ||
| JDB456080 | SOB 45-60-80 | 45 | 60 | 80 | ||
| JDB506020 | SOB 50-60-20 | 50 | 60 | 20 | ||
| JDB506025 | SOB 50-60-25 | 50 | 60 | 25 | ||
| JDB506030 | SOB 50-60-30 | 50 | 60 | 30 | ||
| JDB506035 | SOB 50-60-35 | 50 | 60 | 35 | ||
| JDB506040 | SOB 50-60-40 | 50 | 60 | 40 | ||
| JDB506050 | SOB 50-60-50 | 50 | 60 | 50 | ||
| JDB506060 | SOB 50-60-60 | 50 | 60 | 60 | ||
| JDB506070 | SOB 50-60-70 | 50 | 60 | 70 | ||
| JDB506080 | SOB 50-60-80 | 50 | 60 | 80 | ||
| JDB506230 | SOB 50-62-30 | 50 | 62 | 30 | ||
| JDB506235 | SOB 50-62-35 | 50 | 62 | 35 | ||
| JDB506240 | SOB 50-62-40 | 50 | 62 | 40 | ||
| JDB506250 | SOB 50-62-50 | 50 | 62 | 50 | ||
| JDB506260 | SOB 50-62-60 | 50 | 62 | 60 | ||
| JDB506270 | SOB 50-62-70 | 50 | 62 | 70 | ||
| JDB506280 | SOB 50-62-80 | 50 | 62 | 80 | ||
| JDB506530 | SOB 50-65-30 | 50 | 65 | 30 | ||
| JDB506540 | SOB 50-65-40 | 50 | 65 | 40 | ||
| JDB506550 | SOB 50-65-50 | 50 | 65 | 50 | ||
| JDB506560 | SOB 50-65-60 | 50 | 65 | 60 | ||
| JDB506570 | SOB 50-65-70 | 50 | 65 | 70 | ||
| Bush cilindrici metrici | ||||||
| Cuscinetti e cespugli guida senza manutenzione, bronzo con lubrificante solido | ||||||
| Articolo n | Codice equivalente | Ø interno D |
Esterno Ø D |
Lunghezza L |
||
| JDB506580 | SOB 50-65-80 | 50 | 65 | 80 | ||
| JDB5065100 | SOB 50-65-100 | 50 | 65 | 100 | ||
| JDB557030 | SOB 55-70-30 | 55 | 70 | 30 | ||
| JDB557035 | SOB 55-70-35 | 55 | 70 | 35 | ||
| JDB557040 | SOB 55-70-40 | 55 | 70 | 40 | ||
| JDB557050 | SOB 55-70-50 | 55 | 70 | 50 | ||
| JDB557060 | SOB 55-70-60 | 55 | 70 | 60 | ||
| JDB557070 | SOB 55-70-70 | 55 | 70 | 70 | ||
| JDB607430 | SOB 60-74-30 | 60 | 74 | 30 | ||
| JDB607435 | SOB 60-74-35 | 60 | 74 | 35 | ||
| JDB607440 | SOB 60-74-40 | 60 | 74 | 40 | ||
| JDB607450 | SOB 60-74-50 | 60 | 74 | 50 | ||
| JDB607460 | SOB 60-74-60 | 60 | 74 | 60 | ||
| JDB607470 | SOB 60-74-70 | 60 | 74 | 70 | ||
| JDB607480 | SOB 60-74-80 | 60 | 74 | 80 | ||
| JDB6074100 | SOB 60-74-100 | 60 | 74 | 100 | ||
| JDB607530 | SOB 60-75-30 | 60 | 75 | 30 | ||
| JDB607535 | SOB 60-75-35 | 60 | 75 | 35 | ||
| JDB607540 | SOB 60-75-40 | 60 | 75 | 40 | ||
| JDB607550 | SOB 60-75-50 | 60 | 75 | 50 | ||
| JDB607560 | SOB 60-75-60 | 60 | 75 | 60 | ||
| JDB607570 | SOB 60-75-70 | 60 | 75 | 70 | ||
| JDB607580 | SOB 60-75-80 | 60 | 75 | 80 | ||
| JDB6075100 | SOB 60-75-100 | 60 | 75 | 100 | ||
| JDB637560 | SOB 63-75-60 | 63 | 75 | 60 | ||
| JDB637570 | SOB 63-75-70 | 63 | 75 | 70 | ||
| JDB637580 | SOB 63-75-80 | 63 | 75 | 80 | ||
| JDB658040 | SOB 65-80-40 | 65 | 80 | 40 | ||
| JDB658050 | SOB 65-80-50 | 65 | 80 | 50 | ||
| JDB658060 | SOB 65-80-60 | 65 | 80 | 60 | ||
| JDB658070 | SOB 65-80-70 | 65 | 80 | 70 | ||
| JDB658080 | SOB 65-80-80 | 65 | 80 | 80 | ||
| JDB708530 | SOB 70-85-30 | 70 | 85 | 30 | ||
| JDB708535 | SOB 70-85-35 | 70 | 85 | 35 | ||
| JDB708540 | SOB 70-85-40 | 70 | 85 | 40 | ||
| JDB708550 | SOB 70-85-50 | 70 | 85 | 50 | ||
| JDB708560 | SOB 70-85-60 | 70 | 85 | 60 | ||
| JDB708570 | SOB 70-85-70 | 70 | 85 | 70 | ||
| JDB708580 | SOB 70-85-80 | 70 | 85 | 80 | ||
| JDB7085100 | SOB 70-85-100 | 70 | 85 | 100 | ||
| JDB709050 | SOB 70-90-50 | 70 | 90 | 50 | ||
| JDB709060 | SOB 70-90-60 | 70 | 90 | 60 | ||
| JDB709070 | SOB 70-90-70 | 70 | 90 | 70 | ||
| JDB709080 | SOB 70-90-80 | 70 | 90 | 80 | ||
| JDB7090100 | SOB 70-90-100 | 70 | 90 | 100 | ||
| JDB759050 | SOB 75-90-50 | 75 | 90 | 50 | ||
| Bush cilindrici metrici | ||||||
| Cuscinetti e cespugli guida senza manutenzione, bronzo con lubrificante solido | ||||||
| Articolo n | Codice equivalente | Ø interno D |
Esterno Ø D |
Lunghezza L |
||
| JDB759060 | SOB 75-90-60 | 75 | 90 | 60 | ||
| JDB759070 | SOB 75-90-70 | 75 | 90 | 70 | ||
| JDB759080 | SOB 75-90-80 | 75 | 90 | 80 | ||
| JDB7590100 | SOB 75-90-100 | 75 | 90 | 100 | ||
| JDB759560 | SOB 75-95-60 | 75 | 95 | 60 | ||
| JDB759570 | SOB 75-95-70 | 75 | 95 | 70 | ||
| JDB759580 | SOB 75-95-80 | 75 | 95 | 80 | ||
| JDB7595100 | SOB 75-95-100 | 75 | 95 | 100 | ||
| JDB809620 | SOB 80-96-20 | 80 | 96 | 20 | ||
| JDB809640 | SOB 80-96-40 | 80 | 96 | 40 | ||
| JDB809650 | SOB 80-96-50 | 80 | 96 | 50 | ||
| JDB809660 | SOB 80-96-60 | 80 | 96 | 60 | ||
| JDB809670 | SOB 80-96-70 | 80 | 96 | 70 | ||
| JDB809680 | SOB 80-96-80 | 80 | 96 | 80 | ||
| JDB8096100 | SOB 80-96-100 | 80 | 96 | 100 | ||
| JDB8096120 | SOB 80-96-120 | 80 | 96 | 120 | ||
| JDB8010040 | SOB 80-100-40 | 80 | 100 | 40 | ||
| JDB8010050 | SOB 80-100-50 | 80 | 100 | 50 | ||
| JDB8010060 | SOB 80-100-60 | 80 | 100 | 60 | ||
| JDB8010070 | SOB 80-100-70 | 80 | 100 | 70 | ||
| JDB8010080 | SOB 80-100-80 | 80 | 100 | 80 | ||
| JDB80100100 | SOB 80-100-100 | 80 | 100 | 100 | ||
| JDB80100120 | SOB 80-100-120 | 80 | 100 | 120 | ||
| JDB80100140 | SOB 80-100-140 | 80 | 100 | 140 | ||
| JDB8510025 | SOB 85-100-25 | 85 | 100 | 25 | ||
| JDB8510060 | SOB 85-100-60 | 85 | 100 | 60 | ||
| JDB8510080 | SOB 85-100-80 | 85 | 100 | 80 | ||
| JDB9011030 | SOB 90-110-30 | 90 | 110 | 30 | ||
| JDB9011050 | SOB 90-110-50 | 90 | 110 | 50 | ||
| JDB9011060 | SOB 90-110-60 | 90 | 110 | 60 | ||
| JDB9011070 | SOB 90-110-70 | 90 | 110 | 70 | ||
| JDB9011080 | SOB 90-110-80 | 90 | 110 | 80 | ||
| JDB9011090 | SOB 90-110-90 | 90 | 110 | 90 | ||
| JDB90110100 | SOB 90-110-100 | 90 | 110 | 100 | ||
| JDB90110120 | SOB 90-110-120 | 90 | 110 | 120 | ||
| JDB100115100 | SOB 100-115-100 | 100 | 115 | 100 | ||
| JDB10012040 | SOB 100-120-40 | 100 | 120 | 40 | ||
| JDB10012050 | SOB 100-120-50 | 100 | 120 | 50 | ||
| JDB10012060 | SOB 100-120-60 | 100 | 120 | 60 | ||
| JDB10012070 | SOB 100-120-70 | 100 | 120 | 70 | ||
| JDB10012080 | SOB 100-120-80 | 100 | 120 | 80 | ||
| JDB10012090 | SOB 100-120-90 | 100 | 120 | 90 | ||
| JDB100120100 | SOB 100-120-100 | 100 | 120 | 100 | ||
| JDB100120120 | SOB 100-120-120 | 100 | 120 | 120 | ||
| JDB100120140 | SOB 100-120-140 | 100 | 120 | 140 | ||
| JDB11013050 | SOB 110-130-50 | 110 | 130 | 50 | ||
| Bush cilindrici metrici | ||||||
| Cuscinetti e cespugli guida senza manutenzione, bronzo con lubrificante solido | ||||||
| Articolo n | Codice equivalente | Ø interno D |
Esterno Ø D |
Lunghezza L |
||
| JDB11013070 | SOB 110-130-70 | 110 | 130 | 70 | ||
| JDB11013080 | SOB 110-130-80 | 110 | 130 | 80 | ||
| JDB110130100 | SOB 110-130-100 | 110 | 130 | 100 | ||
| JDB110130120 | SOB 110-130-120 | 110 | 130 | 120 | ||
| JDB12014070 | SOB 120-140-70 | 120 | 140 | 70 | ||
| JDB12014080 | SOB 120-140-80 | 120 | 140 | 80 | ||
| JDB12014090 | SOB 120-140-90 | 120 | 140 | 90 | ||
| JDB120140100 | SOB 120-140-100 | 120 | 140 | 100 | ||
| JDB120140120 | SOB 120-140-120 | 120 | 140 | 120 | ||
| JDB120140140 | SOB 120-140-140 | 120 | 140 | 140 | ||
| JDB125145100 | SOB 125-145-100 | 125 | 145 | 100 | ||
| JDB125145120 | SOB 125-145-120 | 125 | 145 | 120 | ||
| JDB13015080 | SOB 130-150-80 | 130 | 150 | 80 | ||
| JDB130150100 | SOB 130-150-100 | 130 | 150 | 100 | ||
| JDB130150130 | SOB 130-150-130 | 130 | 150 | 130 | ||
| JDB140160100 | SOB 140-160-100 | 140 | 160 | 100 | ||
| JDB140160140 | SOB 140-160-140 | 140 | 160 | 140 | ||
| JDB150170100 | SOB 150-170-100 | 150 | 170 | 100 | ||
| JDB150170150 | SOB 150-170-150 | 150 | 170 | 150 | ||
| JDB16018080 | SOB 160-180-80 | 160 | 180 | 80 | ||
| JDB160180100 | SOB 160-180-100 | 160 | 180 | 100 | ||
| JDB160180150 | SOB 160-180-150 | 160 | 180 | 150 | ||
| JDB170190100 | SOB 170-190-100 | 170 | 190 | 100 | ||
| JDB170190150 | SOB 170-190-150 | 170 | 190 | 150 | ||
| JDB180200100 | SOB 180-200-100 | 180 | 200 | 100 | ||
| JDB180200150 | SOB 180-200-150 | 180 | 200 | 150 | ||
| JDB190210100 | SOB 190-210-100 | 190 | 210 | 100 | ||
| JDB190210150 | SOB 190-210-150 | 190 | 210 | 150 | ||
| JDB200230150 | SOB 200-230-150 | 200 | 230 | 150 | ||
| JDB200230200 | SOB 200-230-200 | 200 | 230 | 200 | ||
Boccole / cuscinetti collegati in grafite
Sono fabbricati con una varietà diLeghe di bronzo, tra cui: Bronzo in alluminio C95400, C93200 cuscinetto in bronzo e bronzo di manganese C86300.
Auto -lubrificato quando la lubrificazione standard è poco pratica
Si comporta bene sotto vari carichi, tipi e operazioni di velocità
Resiste agli ambienti corrosivi e ostili
Prestazioni eccellenti a temperature medio -alte fino a 600 ° F
Compatibile con la maggior parte dei lubrificanti viscosi e applicazioni di olio e grasso
Cuscinetto scorrevole solido con tasche a lubrificante solido nello strato scorrevole
Materiale:C86300 Manganese Bronzo ASTM B22
Processi: lavorazione, fresatura, tappa
| Requisiti chimici | ||||||||||||
| Rame Lega Uns No. |
Composizione, % max, salvo quanto indicato | |||||||||||
| Nichel | ||||||||||||
| Rame | Stagno | Guida | Zinco | Ferro | Tra cui | Alluminio | Manganese | Antimonio | Zolfo | Fosforo | Silicio | |
| Cobalto | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0UN | 5.0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0-11.0 | 0,30 | 1.0–3.0 | 0.20 | 1.0UN | 0,005 | ... | 0.20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0,25 | 0,25 | 0,25 | 0,50UN | 0,005 | ... | 0.20 | 0,05 | 1.0B | 0,005 |
| C91300 | 79.0–82.0 | 18.0-20.0 | 0,25 | 0,25 | 0,25 | 0,50UN | 0,005 | ... | 0.20 | 0,05 | 1.0B | 0,005 |
| C93700 | 78.0–82.0 | 9.0-11.0 | 8.0-11.0 | 0.8 | 0.7C | 0,50UN | 0,005 | ... | 0,50 | 0,08 | 0.10B | 0,005 |
| UN Nel determinare il minimo del rame, il rame può essere calcolato come nichel di rame più. | ||||||||||||
| B Per i getti continui, il fosforo deve essere dell'1,5 % max. | ||||||||||||
| C Il ferro deve essere dello 0,35 % max. Se usato per l'acciaio. | ||||||||||||
| NO. | DIN | Materiale n. | Designazione | Standard ASTM | Proporzionale | Densità (g/cm³) | Deformazione 0,2% (MPA) | Resistenza alla trazione (MPA) | Sottoporre a tensione (%) | E-Modulus (MPA) | Durezza (HB) | Applicazioni |
| 1 | 1705 | 2.1090.01 | Cusn7znpb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | Ampiamente utilizzato nell'ingegneria automobilistica, aerospaziale e marina per componenti che richiedono una buona resistenza e resistenza alla corrosione. Riconosciuto a livello internazionale per versatilità e prestazioni. |
| 2.1090.03 | Cusn7znpb | B 271 | Cu 81 - 85, SN 6.3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
| 2.1090.04 | Cusn7znpb | B 505 | Cu 81 - 85, SN 6.3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
| 2 | 1705 | 2.1061.01 | Cusn12pb | Non ancora standardizzato | Cu 84 - 87, SN 11 - 13, PB 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Utilizzato comunemente in cuscinetti di produzione, boccole e componenti che richiedono un'elevata capacità di carico e resistenza all'usura, specialmente nelle applicazioni marine e industriali. |
| 2.1061.03 | Cusn12pb | Non ancora standardizzato | Cu 85 - 88, SN 10 - 12, PB 1 - 1,5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
| 2.1061.04 | Cusn12pb | B 505 | Cu 85 - 88, SN 10 - 12, PB 1 - 1,5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
| 3 | 1714 | 2.0975.01 | Cual10ni | B 584 | Cu min. 75, AL 8.5 - 11.0, NI 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Utilizzato nei macchinari marini, aerospaziali e pesanti per i cuscinetti e i componenti di produzione che richiedono elevata resistenza e durata. Noto per carichi estremi e ambienti corrosivi elevati. |
| 2.0975.02 | Cual10ni | B 30 | Cu min. 75, AL 8.5 - 11.0, NI 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
| 2.0975.03 | Cual10ni | B 271 | Cu min. 75, AL 8.5 - 11.0, NI 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 2.0975.04 | Cual10ni | B 505 | Cu min. 75, AL 8.5 - 11.0, NI 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 4 | 1709 | 2.0598.01 | Cuzn25al5 | B 584 | Cu 60 - 67, AL 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn Rest | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Utilizzato in cuscinetti pesanti, componenti idraulici e hardware marino. Progettato per carichi elevati e resistenza all'attacco corrosivo. |
| 2.0598.02 | Cuzn25al5 | B 30 | Cu 60 - 66, AL 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
| 2.0598.03 | Cuzn25al5 | B 271 | Cu 60 - 66, AL 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
| 5 | 1705 | 2.1052.01 | Cusn12 | Non ancora standardizzato | Cu 84 - 88, SN 11 - 13, Pb 1, Ni 2.0, SB 0,2, P 0,2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Comunemente usato nei cuscinetti di produzione, ingranaggi e componenti che richiedono un'elevata resistenza all'usura. Noto per una buona machinabilità e resistenza alla corrosione, in particolare negli ambienti dell'acqua di mare. Tutti i diritti sui contenuti elencati sono riservati da https://www.viiplus.com/ |
| 2.1052.03 | Cusn12 | Non ancora standardizzato | Cu 85 - 88, SN 10 - 12, PB 1 - 1,5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
| 2.1052.04 | Cusn12 | Non ancora standardizzato | Cu 85 - 88, SN 10 - 12, PB 1 - 1,5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
| NOTA: Codici del modulo di consegna: .01 = fusione di sabbia, .02 = fusione a gravità, .03 = fusione centrifuga, .04 = fusione continua. | ||||||||||||
C86300 Bronzo di manganeseper l'ASTM B22 le specifiche vengono utilizzate per la sua capacità di resistereCarico pesantecon un movimento molto lento. Il bronzo C863 offre moltoAlta resistenza alla trazione. Questa lega espone anchebuona resistenzaalla corrosione.
Produciamo una vasta gamma di piastre di boccola e usura in bronzo. I dettagli includono scanalature, spine, fori per trapani e altro ancora. Le nostre capacità di lavorazione in casa ci consentono di indossare piatti da quasi ogni lega. Fai clic di seguito per saperne di più.www.bronzegleitlager.com
(%max., se non mostrato come intervallo o min.)
Nota: informazioni per gentile concessione diCopper.org
| Cu(1) | Al | Sb | Fe | Pb | Ni(2) | P(3) | Si | S | Sn | Zn | |
| Min./max. | 81.0-85.0 | .005 | .35 | .20 | 6.0-8.0 | 1.0 | .15 | .005 | .08 | 6.3-7.5 | 1.0-4.0 |
| Nominale | 83.0 | - | - | - | 7.0 | - | - | - | - | 6.9 | 2.5 |
(1) Nel determinare Cu min., Cu può essere calcolato come Cu + Ni.
(2) Il valore NI include Co.
(3) Per i getti continui, P deve essere dell'1,5%, max.
Nota: Cu + Sum di elementi nominati, 99,0% min.
| Cu | Al | Fe | Mn | Ni(1) | |
| Min./max. | 83,0 min | 10.0-11.5 | 3.0-5.0 | .50 | 1.5 |
| Nominale | 83.2 | 10.8 | 4.0 | - | - |
(1) Il valore NI include Co.
Nota: Cu + Sum di elementi nominati, 99,5% min.
| Cu (1) | Al | Fe | Pb | Mn | Ni (2) | Sn | Zn | |
| Min./max. | 60.0-66.0 | 5.0-7.5 | 2.0-4.0 | .20 | 2.5-5.0 | 1.0 | .20 | 22.0-28.0 |
| Nominale | 63.0 | 6.2 | 3.0 | - | 3.7 | - | - | 25.0 |
(1) Nel determinare Cu min., Cu può essere calcolato come Cu + Ni.
(2) Il valore NI include Co.
Nota: Cu + Sum di elementi nominati, 99,0% min.
I cuscinetti di grafite a taglio sono utilizzati principalmente in applicazioni che richiedono una lubrificazione continua nelle aree difficili da raggiungere. La grafite è meccanicamente forzata nei fori/scanalature sotto un'estrema pressione.elevate esigenze operative (anche carico di impatto), movimenti di oscillazione, corrosione e usura, insospettibile allo sporco, lunga durata.
