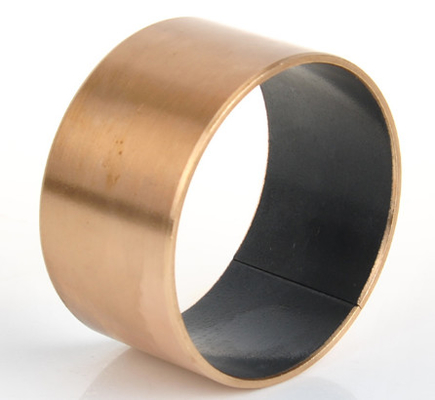

Boccola avvolta con superficie scorrevole in PTFE Lavorazione speciale
Su richiesta, possiamo offrire misure in pollici, lunghezze speciali, cuscinetti acc. per disegnare e vari strati di PTFE per diverse aree di utilizzo, nonché diversi supporti in bronzo o acciaio inossidabile ecc.

Cuscinetti resistenti alla corrosione - Acciaio inossidabile T316, sinterizzato per una maggiore lubrificazione e durezza

Rondelle reggispinta e piastre scorrevoli (lastre) Se si realizza un alesaggio, operare sempre dalla superficie di scorrimento verso la superficie in acciaio.
Questo per evitare che i tre strati si dividano.

I cuscinetti VIIPLUS VALVE sono di tipo autolubrificante che fornisce resistenza
e basso attrito per un facile funzionamento e un servizio a vita. Non è necessaria alcuna manutenzione periodica speciale.

I cuscinetti superiori e inferiori permanentemente lubrificati non richiedono manutenzione e sono progettati per il caricamento orizzontale e verticale dell'albero.
I cuscinetti forniscono resistenza e basso attrito per un facile funzionamento e una lunga durata.

Cuscinetti reggispinta e dimensioni della valvola del tappo della rondella Boccola e durata autolubrificante del cuscinetto

Le boccole delle valvole sono disponibili. Si prega di contattare VIIPLUS.

Le valvole devono essere dotate di cuscinetti in acciaio inossidabile sostituibili, a forma di manicotto sinterizzato conformi I cuscinetti devono essere di boccole in acciaio inossidabile 316 impregnate di olio sinterizzato

Boccola TEX, boccola personalizzata, boccola in fibra

Sistemi di ingranaggi e cuscinetti ad alta efficienza per ridurre lo sforzo in ingresso e le dimensioni del volantino

I perni delle cerniere devono essere in acciaio inossidabile 304 rotanti in bronzine

Boccole in tessuto di acciaio inossidabile, questo tipo di boccole ampiamente utilizzato in valvola, olio, chimica, metallurgia. Ha cuscinetti flessibili, nessuna manutenzione, bassa precisione di installazione, buon assorbimento degli urti e resistenza agli urti. Caratteristiche a basso rumore e grazie all'elevata resistenza del materiale in fibra e al supporto del dorso in acciaio, ha il vantaggio esclusivo di un'elevata capacità di carico. Negli sport in generale, si consiglia di mantenere uno spazio adeguato tra il foro interno e l'albero. La dimensione del gap può essere riferita al prodotto di tipo DU. Il diametro esterno del cuscinetto e il foro del sedile sono generalmente soggetti a interferenza. L'interferenza può anche essere riferita al prodotto di tipo DU.

Lo strato composito in tessuto a matrice metallica ha una maggiore flessibilità rispetto ai cuscinetti rigidi generici a causa dello spessore di 0,25 mm dello strato di lubrificazione del tessuto in fibra. In alcuni movimenti di oscillazione a bassa velocità, il foro interno del cuscinetto e l'albero del perno possono essere utilizzati senza interruzioni o interferenze. Cooperare, questo può esercitare meglio il suo assorbimento degli urti e le prestazioni a basso rumore; tali cuscinetti sono utilizzati principalmente nella lubrificazione a olio e grasso a bassa velocità e per impieghi gravosi, e possono essere utilizzati anche nella lubrificazione senza olio.

1. Premere entrambi i cuscinetti superiore e inferiore nel corpo valvola.
2. Installare la guarnizione inferiore dello stelo e il distanziale inferiore. Installare la piastra di copertura con viti e rondelle.
3. Installare la boccola superiore, l'imballaggio superiore e il distanziale superiore nel foro dello stelo superiore del corpo valvola.
4. Installare l'anello di ritegno della guarnizione sulla scanalatura sullo stelo della valvola.
5. Installare il disco nella sede della valvola. Ciò richiederà un lubrificante come olio di silicone o grasso
applicato alle aree del mozzo dello stelo sia del disco che del sedile.
6. Installare lo stelo nel foro dello stelo superiore del corpo valvola (lato piastra superiore operatore). Lo stelo dovrebbe essere
installato in modo che il suo piatto fresato sia allineato con il foro del tappo di torsione del disco.
7. Serrare la spina verso il basso attraverso il disco e contro il piano macinato sullo stelo.

I cuscinetti TEX utilizzano il tessuto in fibra di PTFE e la copertura in fibra aramidica su supporti metallici, il tessuto ha una capacità di carico molto elevata e un'elevata precisione di funzionamento con bassa velocità e forte attrito prestazioni superiori

Fibra politetrafluoroetilene PTFE / Kevlar

  Il cuscinetto autolubrificante in fibra di carbonio VIIPLUS TEX è un materiale composito autolubrificante realizzato in lamiera di acciaio a basso tenore di carbonio di alta qualità, lastra di bronzo o piastra di acciaio inossidabile come matrice, con il tessuto di fibra di ptfe come superficie di attrito strato.

I due vengono fatti rotolare in un cuscinetto scorrevole per mezzo di un solido legame di adesivo strutturale. Per garantire la forza di adesione tra la fibra di ptfe e la lamiera, il tessuto è costituito da uno speciale filamento in ptfe e da un filamento aramidico.

Il cuscinetto ha le caratteristiche di alta capacità portante, buona resistenza all'usura, temperatura adatta, ampia gamma di media, struttura semplice, dimensioni compatte e buona stabilità.

Il politetrafluoroetilene (ptfe) è un tipo di materiale autolubrificante con prestazioni eccellenti. Ma la resistenza all'usura è scarsa a causa della bassa resistenza. Attualmente, la maggior parte delle fibre o altri riempitivi sono utilizzati per migliorare la resistenza all'usura, l'effetto è molto La fibra di politetrafluoroetilene ha una resistenza alla trazione 15 volte superiore alla resina di politetrafluoroetilene pura, per compensare la mancanza di questo aspetto, la resistenza all'usura è notevolmente migliorata, allo stesso tempo, la fibra evita anche il verificarsi del fenomeno del flusso freddo della resina politetrafluoroetilene .
I cuscinetti autolubrificanti a base metallica in fibra di politetrafluoroetilene sono suddivisi in base in acciaio, base in rame e base in acciaio inox tre.

Pressione massima di carico: 180Mpa

Fattore di attrito: 0,03 ~ 0,20

Intervallo di temperatura di funzionamento: -90 ° C ~ 180 ° C

APPLICAZIONI TIPICHE

I cuscinetti in fibra possono essere utilizzati in acqua di mare, benzina, olio idraulico, olio motore, cherosene, olio lubrificante, acido debole, acqua ammoniacale, azoto liquido, toluene, liquido di lavaggio e altri fluidi.

Il cuscinetto in fibra è il più adatto per carichi elevati, bassa velocità, il film d'olio non può essere mantenuto o formato, non può usare lubrificanti, carico d'urto è grande, resistenza alla corrosione, oscillazione e altre condizioni d'uso del cuscinetto, l'applicazione specifica è come segue:

1. Stazione idroelettrica: meccanismo di guida dell'acqua della turbina, valvola a sfera, valvola a farfalla;

2. Sistemi di sollevamento pesanti per camion, trattori, carrelli elevatori e attrezzature correlate, come boccole dei bilancieri, ecc .;

3. Sistema di guida, sistema frenante e biella fulcro della frizione di camion, autobus e trattori agricoli;

4. Un sistema di guida del motore, come un perno motore, è installato esternamente a poppa;

5. Valvola a farfalla e valvola a sfera, i cuscinetti sono conformi agli standard sanitari delle parti della struttura del sistema di distribuzione NSF;

6. Macchine alimentari, macchine tessili, macchine da stampa, macchine per il tabacco, macchine per l'imballaggio, attrezzature mediche e così via;

7. Cuscinetti di supporto per ponti, condotte e altre strutture;

8. Le macchine di sollevamento, in particolare il braccio principale, il braccio mobile, il fulcro del piede e altre parti del fulcro non possono essere lubrificate.

• Forte resistenza al carico d'impatto, nessun fenomeno "strisciante", funzionamento regolare;

• Elevata resistenza all'usura, buona resistenza alla corrosione, nessun fenomeno del flusso freddo;

• Buona stabilità dimensionale (nessuna espansione in acqua), non conduttivo, non magnetico;

Il cuscinetto è una struttura a parete sottile, leggera, di piccolo volume, adatta per un design compatto;

Il cuscinetto di oilless del tessuto tessuto a basso attrito VSB-36 TEX è ampiamente usato nelle linee di produzione ad alta temperatura, macchine edili, parti di autoveicoli, valvole a sfera, valvole a farfalla, pompe e industrie chimiche e treni ad alta velocità e altri bassi pesanti e non può rifornirsi di carburante ecc. .

STRUSTURE

1. Questo nuovo materiale utilizza il rivestimento in tessuto di fibre PTFE su supporti metallici.

2. Il tessuto ha una capacità di carico molto elevata e una durata operativa molto più lunga rispetto alle tradizionali boccole a 3 strati.

3. Il metallo può essere acciaio al carbonio, acciaio inossidabile, bronzo ecc.

CARATTERISTICHE TIPICHE

Boccola TEX, boccola personalizzata, boccola in fibra e tessuto a basso attrito Cuscinetto Oilless TEX

Cuscinetti a strisciamento e cuscinetti a strisciamento Cuscinetti autolubrificanti, tipo a camicia Tessuto non metallico, acciaio inossidabile 316 con tessuto PTFE

I cuscinetti a trefolo in fibra di aramide in politetrafluoroetilene a base di acciaio e acciaio inossidabile sono materiali autolubrificanti con fibre resistenti all'usura come materiale di superficie principale. Il prodotto ha un basso coefficiente di attrito, buona capacità portante, resistenza all'abrasione e autolubrificazione, utilizzato principalmente in varie valvole di alta qualità e go-kart.

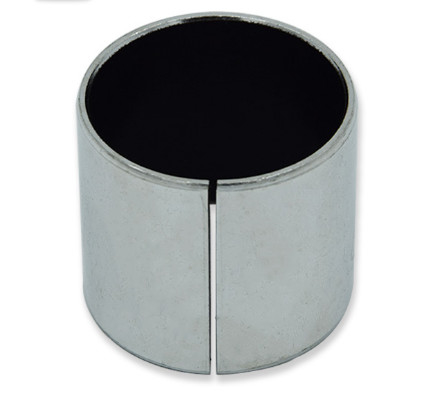

VSB-36 Boccole per boccole di scorrimento, cuscinetti a strisciamento senza olio

Acciaio inossidabile316 + PTFE / TESSUTO

Applicare all'olio o al carburante lavorare parti più difficili, resistenza all'usura, basso coefficiente di ingombro, lunga durata: buone prestazioni generali. Applicare all'olio o al carburante lavorare parti più difficili, resistenza all'usura, basso coefficiente di attrito, lunga durata, buona perfomance universale.

Resistente agli oli, resistente agli acidi, agli alcali e resistente all'acqua di mare, più sopra, non c'è piombo nello strato superficiale in PTFE e quindi particolarmente adatto per l'applicazione in macchine alimentari, misuratori di flusso alcalini, elementi di movimento delle pompe in macchine farmaceutiche, stampa macchine per ingegneria chimica e altre industrie oceaniche. La boccola è composta da un triplo strato di materiali compositi, il materiale di base è costituito da un dorso in acciaio inossidabile e da un film di PTFE caricato a caldo resistente al calore che viene calandrato sullo strato intermedio in bronzo sinterizzato sinterizzato.
