| Luogo di origine: | Il materiale della boccola della Cina spoglia il produttore |
|---|---|
| Marca: | China Plain-Bearing |
| Certificazione: | DIN 1494/ISO 3547 |
| Numero di modello: | Cuscinetto scorrevole composito avvolto |
| Quantità di ordine minimo: | 500 Piece / Pieces |
| Prezzo: | flat strip material inch sizes Manufacturers,Factory Price |
| Imballaggi particolari: | Imballaggio della boccola della spedizione: Cartoni per caso o pallet di legno. |
| Tempi di consegna: | 15 ~ 20 giorni |
| Termini di pagamento: | TT in anticipo |
| Capacità di alimentazione: | 1000000 pezzo/pezzi per boccola del Normale-cuscinetto di mese |
Fatto in boccole bimetalliche della Cina 700 cuscinetti sono cuscinetti di scivolamento bimetallici con una striscia d'acciaio e CuPb30 sinterizzati come lo strato scorrevole di superficie. È l'acciaio a basso tenore di carbonio come protezione, lega sinterizzata del Latta-bronzo come superficie interna con le varie scanalature per la lubrificazione e rientranza dell'olio. È utilizzato tipicamente nell'asse di Trunnon del camion, nel corredo di re Pin, nel collegamento Rod, in bilanciere, nella molla a lamelle, in albero di distribuzione, in albero a gomito, nel rullo della pista dell'escavatore e del bulldozer, nel rullo del trasportatore, in ozioso ecc.

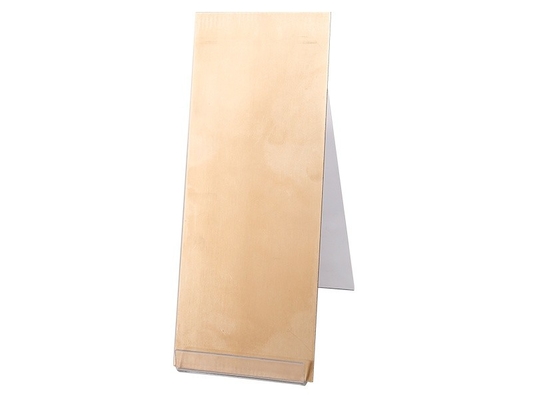

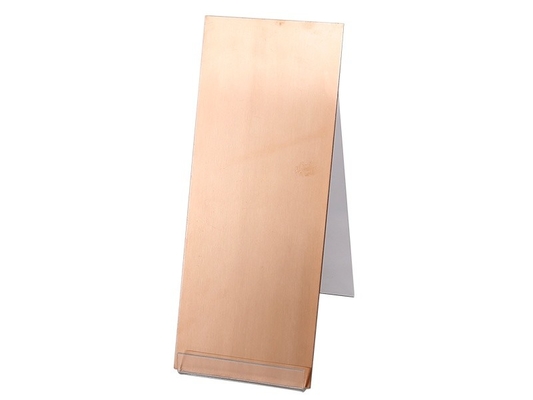

CuPb30 JF700 Plain le strisce del cuscinetto, metalli U.S.A. SAE -48 della striscia bimetallica
Strisce normali del cuscinetto | Materiale bimetallico bimetallico delle strisce CuPb30 JF700 o striscia del bronzo (U.S.A.) SAE-48 (GIAPPONE): JIS-KJ3
|
MATERIALE DI SUPERFICIE |
CAPACITÀ DI CARICO |
GAMMA DELLA LEGA DI RESISTENZA |
LIMITE DI TEMPERATURA |
|
|---|---|---|---|---|
|
CuPb30 |
25 N/mm2 |
HB30 |
HB45 |
+170°C |

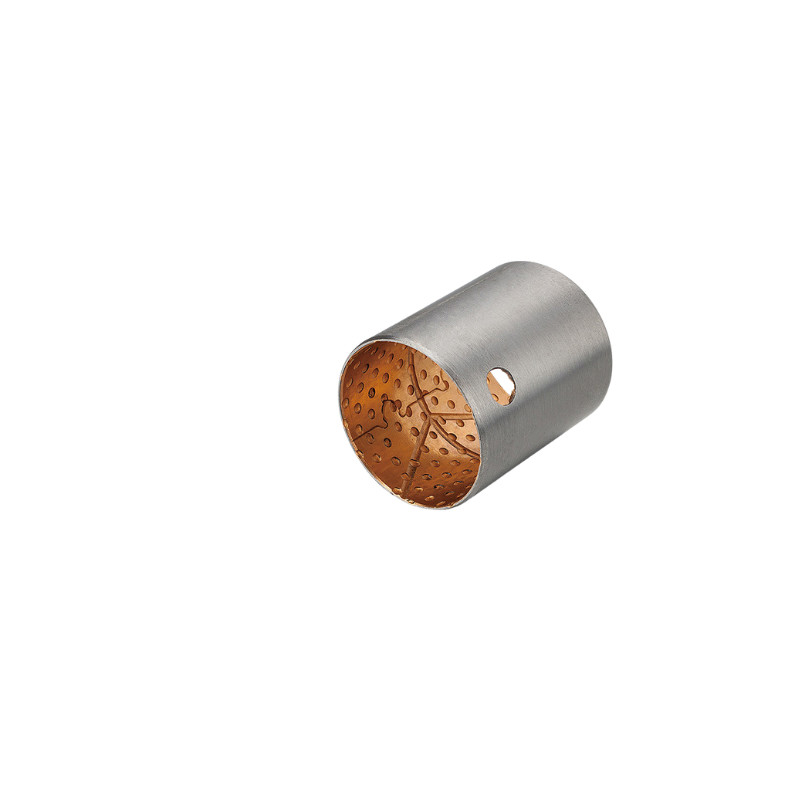

Boccole bimetalliche di JF 700
La buona buona capacità seizuring della resistenza di sommergere straniero, overlayer ha placcato normalmente applicato in cuscinetti principali dell'alta velocità, in basso al motore di innercombustion del carico del morderate & al cuscinetto della biella
Il materiale di serie di JF, anche conosciuto come la cinghia d'acciaio bimetallica del piombo del rame o del materiale, è un prodotto della lega di rame e dell'acciaio con la bobina dell'acciaio o del piatto d'acciaio a basso tenore di carbonio come il materiale di matrice e la lega di rame sinterizzata superficie. I materiali differenti della lega di rame sono adatti a condizioni di lavoro differenti. Secondo i gradi differenti della lega di rame di superficie, può essere diviso nell'alta serie del piombo, cavo-contenendo la serie e la serie senza piombo.
|
Gradi della lega |
CODICE |
Composizione chimica principale % |
HB di durezza del metallo |
HB d'acciaio di durezza di strato |
APPLICAZIONE |
|||||
|
Cu |
Pb |
Sn |
Zn |
Ni |
Bi |
|||||
|
CuPb24Sn4 |
JF720 |
Rimanga |
19.0~27.0 |
3.0~4.5 |
— |
— |
— |
55~80 |
110~140 |
Bush, cespuglio, cuscinetto di spinta |
|
CuPb24Sn1 |
JF750 |
Rimanga |
19.0~27.0 |
0.6~2.0 |
— |
— |
— |
55~80 |
110~140 |
|
|
CuPb22Sn3 |
JF750 |
Rimanga |
19.0~24.0 |
2.0~4.0 |
— |
— |
— |
55~80 |
110~140 |
|
|
CuPb20Sn4 |
JF760 |
Rimanga |
17.0~22.0 |
3.0~4.5 |
— |
— |
— |
55~80 |
110~140 |
|
|
CuPb22Sn1 |
JF770 |
Rimanga |
19.0~25.0 |
0.6~2.0 |
— |
— |
— |
55~80 |
110~140 |
|
|
CuPb30 |
JF700 |
Rimanga |
28.0~32.0 |
0.5~1.5 |
— |
— |
— |
30~45 |
90~120 |
Imbussolare |
1. I materiali CuPb20Sn4 nella tavola di cui sopra sono stati provati dalla stazione di ispezione delle parti del veicolo e della locomotiva del controllo di qualità e del centro di prova del Ministero delle ferrovie (qishuyan). La resistenza a fatica misurata della macchina di prova di fatica del cespuglio dello zaffiro era maggior di 150Mpa in ghiacciaio.
2."--» non è individuato.
I materiali di serie di JF, anche conosciuti come i materiali o le strisce bimetallici dell'acciaio del piombo del rame, sono fatti dell'acciaio a basso tenore di carbonio o della bobina dell'acciaio come il materiale di base e la superficie è sinterizzata con i prodotti dell'acciaio legato di rame e della lega di rame. I materiali differenti della lega di rame sono adatti a condizioni di lavoro differenti. I gradi di superficie della lega di rame possono essere divisi nell'alta serie del piombo, nella serie del piombo e nella serie senza piombo.
|
Grado della lega |
Nome |
Prodotto chimico principale composition% |
HB di durezza della lega |
HB d'acciaio di durezza di strato |
Occasione di utilizzazione principale |
|||||
|
|
|
Cu |
Pb |
Sn |
Zn |
Ni |
Bi |
|
|
|
|
CuPb10Sn10 |
JF800 |
margine |
9.0~11.0 |
9.0~11.0 |
— |
— |
— |
60~90 |
90~120 |
Boccola, piatto laterale, rondella |
|
CuPb3Zn6Sn6 |
JF850 |
margine |
2.0~4.0 |
5.0~7.0 |
5.0~7.0 |
— |
— |
40~80 |
90~120 |
|
|
CuPb7Sn7Zn3 |
JF830 |
margine |
6.0~8.0 |
6.0~8.0 |
2.0~4.0 |
— |
— |
60~90 |
80~130 |
|
1, i materiali CuPb10Sn10 nella tavola di cui sopra è provato dall'istituto di Wuhan della protezione dei materiali, Ministero dell'industria del macchinario. La resistenza a fatica misurata del tester di affaticamento del cuscinetto dello zaffiro Glacier.vandere11 nel Regno Unito è maggior di 125Mpa.
2, «—» non è individuato.
Forme del cuscinetto disponibili nelle dimensioni standard
· Cespugli cilindrici
· Cespugli flangiati
· Rondelle di spinta
· Rondelle flangiate
· Scivolamento dei piatti
Cuscinetti metrici e boccole imperiali su ordinazione: la boccola standard si forma nelle dimensioni speciali, mezzo boccole, forme speciali ottenute timbrando o stampaggio profondo, su misura imbussolando le progettazioni
