| Marchio: | CHINA wrapped bushing, Bronze CuSn8P, DIN 1494 / ISO 3547, Low-maintenance |
| Numero di modello: | Bronzine e boccole bronzee della manica fatte di CuSn8 |
| MOQ: | cespuglio del bronzo fosforoso, bronzine della latta, cespugli d'ottone |
| prezzo: | Precision Tolerance, Factory Price |
| Condizioni di pagamento: | TT in anticipo |
| Capacità di approvvigionamento: | Bronzina perforata, cuscinetti avvolti bronzei normali |
I cuscinetti piatti in bronzo di fosforo stagno, costruiti in lega CuSn8/CW453K o CuSn6/CW452K, offrono proprietà di auto lubrificazione eccezionali e sono progettati come buste cilindriche senza olio.Queste buste sono progettate per fornire liscia, affidabile e senza manutenzione in una varietà di applicazioni.
Le leghe CuSn8 / CW453K e CuSn6 / CW452K utilizzate in queste buscate possiedono elevata resistenza, duttilità e resistenza alla corrosione.Le loro proprietà auto lubrificanti eliminano la necessità di lubrificanti esterni, riducendo l'attrito, l'usura e il tempo di inattività.
Il design avvolto di questi cuscinetti semplici fornisce ulteriore durata e stabilità, mentre la forma cilindrica garantisce un adattamento e un allineamento precisi.Queste buste senza olio sono ideali per l'uso in carico elevato, applicazioni a basse velocità in cui i cuscinetti tradizionali possono non funzionare a causa di una lubrificazione insufficiente o di elevati tassi di usura.
cuscinetti semplici autolubrificanti in bronzo di stagno fosforo avvolto CuSn8/CW453K e CuSn6/CW452K, buste cilindriche senza olio,offrire una soluzione conveniente e affidabile per applicazioni che richiedono un allineamento di precisione, funzionamento agevole e durata a lungo termine.
La cassa in bronzo avvolta è realizzata in CuSn8P stagno-bronzo
Ampia gamma di buste in bronzo avvolte pronte in magazzino. in grado di soddisfare qualsiasi richiesta e necessità di progettazione. Scarica il catalogo completo per scoprire le caratteristiche tecniche delle buste in bronzo avvolte.Prodotti sempre in magazzino.
Viiplus si concentra sempre sui mercati d'oltremare, soddisfacendo le sempre crescenti richieste di modernizzazione dei clienti.e potrebbe anche fornire secondo le richieste dei clienti. Con la qualità stabile del prodotto e il miglior livello di servizi, i nostri prodotti sono stati esportati in dozzine di paesi e regioni dall'Europa, gli Stati Uniti e il sud-est asiatico, ecc.
- cuscinetti in bronzo avvolti, cuscinetti con flange simili a PRM BUSHING e PRMF. eccellenti in ambienti sporchi a causa delle tasche di lubrificazione, che inizialmente devono essere riempite di grasso;Disponibile in dimensioni metriche come buste dritte o a flange.

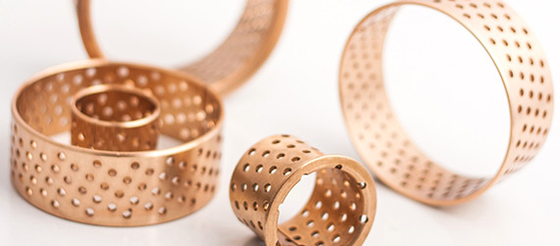

Fosforo stagno bronzo scorrevole con manica bronzo con buche di olio. Il bronzo fosforo è caratterizzato da una lega molto pura con un contenuto estremamente basso di impurità.Il fosforo si mescola bene con il rame, rendendo il materiale a malapena reattivo sull'ossigeno (ossidazione)La buscaglia in bronzo di fosforo stagno è un cuscinetto e una buscaglia in lega con elevata resistenza all'usura e buone proprietà meccaniche.Esistono disegni di flange di dimensioni standard di diametro interno e diametro esterno altezza diverse dimensioni e spessori della parete disponibili in cuscinetti scorrevoli in bronzo fosforo stagno.
Composizione chimica (standardContenitori in bronzo per CuSn8/CW453K)
️ Cu Resto
️ Sn 7,5-8,5%
P 0,01-0,04%
Cu Riposo
¢ Sn 5,5-7,0%
P 0,01-0,04%
Proprietà meccaniche (Cu Sn8/CW453K)
Forza di potenza (Rp N/mm2): > 300 N/mm2
Resistenza alla trazione (Rm N/mm2): 450-540 N/mm2
Allungamento in % A 5: 20-30%
Durezza/Brinell:120-170 HB
(Tutti i valori = valori nominali)
Densità ∼ 8.9
Materiale di accoppiamento: Durezza superficiale minima 300 HB. Rugosità superficiale Rec < 1 Ra
Proprietà meccaniche (Cu Sn6/CW452K)
Forza di potenza (Rp N/mm2):
Resistenza alla trazione (Rm N/mm2):
Allungamento in % A 5: 20-30%
Durezza/Brinell (H160): 160-190 HB
Durezza/Brinell ((H180):180-210HB
(Tutti i valori = valori nominali)
Densità ∼ 8.9
Materiale di accoppiamento: Durezza superficiale minima 300 HB. Rugosità superficiale Rec < 1 Ra
Caratteristiche
Il materiale è adatto alla saldatura, alla saldatura e alla brasatura.
Il materiale è adatto anche per il legame.
Il cuscinetto in bronzo è un tipo di cuscinetto auto lubrificante avvolto. Il cuscinetto in bronzo della serie VIPLUS è un tipo di cuscinetto avvolto da una striscia in bronzo. This type of bronze bearing is made of particular formulation with high specific gravity and its surface can be incorporated with spherical or diamond shaped indentations or oil grooves based on customers’ requirementsSi tratta di una capacità di carico elevata e di una lunga durata di vita.è più economico e più compatto.Le buste in bronzo avvolte in serie sono ampiamente utilizzate in macchine da sollevamento, macchine da costruzione, automobili, camion, macchine utensili, attrezzature minerarie e così via.
Il cuscinetto in bronzo di stagno CuSn8P o CuSn6P è un cuscinetto economico con elevata capacità di carico e buona resistenza all'usura.La superficie di lavoro del prodotto è coperta da fori di olio romboidi regolari,che svolgono il ruolo di deposito di olio e possono facilmente formare pellicole di olio durante il movimento iniziale, in modo da ridurre i fattori di attrito iniziali.Utilizzato principalmente in macchine agricole, macchine da costruzione e altre occasioni a bassa velocità con carico elevato
Cuscinetti in bronzo in CuSn8 con innesco di lubrificazione

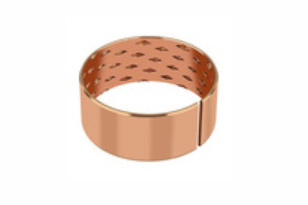

Cuscinetto avvolto in bronzo con tasche di olio ((090 BUSCHES CYLINDRICALI)
Cuscinetti in bronzo avvolti (a bassa manutenzione), utilizzati per carichi pesanti, offerti con sacche di lubrificazione, scanalature o fori, cuscinetti e strisce semplici o a flangia
· Materiale da cuscinetto in strisce di bronzo massiccio con iniezioni per la lubrificazione
· Buona resistenza all'usura, adatta a condizioni difficili
· prestazioni ottimali a carichi relativamente elevati e a basse velocità
· 1.Facile da montare e da lubrificare
· 2.Alta capacità di carico
· 3.Le parti meccanizzabili a diametro interno sono disponibili su ordinazione
· 4.Alta conducibilità termica
· 5.Dimensioni totali minime
· 6.Resistenza chimica.
· Pre-lubrificazione iniziale al momento dell'assemblaggio richiesta...

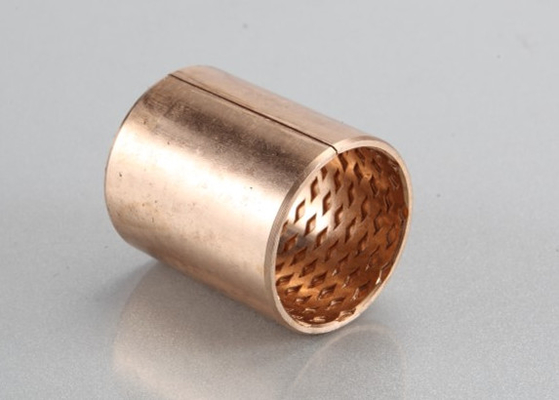

I cuscinetti sono avvolti da un bronzo omogeneo (CuSn8) formato a freddo con proprietà materiali eccezionali.Le dimensioni standard sono dotate di prese di lubrificazione a forma di diamante nella superficie del cuscinetto.Queste iniezioni servono come serbatoi di lubrificante per accumulare rapidamente un film lubrificante all'inizio del movimento e successivamente ridurre l'attrito di funzionamentoIl materiale è adatto per applicazioni di macchinari per la costruzione e per l'agricoltura.
La superficie può essere incorporata con sferiche o lineari scanalature a forma di diamante o scanalature per olio, particolarmente adatte per cuscinetti oscillanti.
Alta capacità di carico e lunga durata.
Più economico del tradizionale cespuglio di bronzo, risparmio di costi.
Cuscinetti in bronzo e buste a manica in bronzo in CuSn8 con iniezioni di lubrificazione
|
|
CuSn8 con |
|
RISULTATI operativi |
|
|
Secco |
Poveri. |
|
Olio lubrificato |
- Bene. |
|
Olio lubrificato |
- Bene. |
|
Lubrificato con acqua |
Poveri. |
|
Fluido di processo lubrificato |
Poveri. |
|
Max. carico |
Staticità |
120N/mm2 |
L'allungamento |
40% |
|
Dinamica |
40N/mm2 |
|||
|
Temperatura |
-100°C~+200°C |
|||
|
Coefficiente di attrito |
0.08 ~ 0.25 |
|||
|
Max.velocità ((Lubrificazione) |
Max.Velocità |
2 m/s |
Conduttività termica |
58W ((m*k) -1 |
|
Max.PV |
Max.PV |
2.8N/mm2*m/s |
Coefficiente di espansione termica |
18.5*10-6K-1 |
|
Resistenza alla trazione |
Resistenza alla trazione |
450N/mm2 |
|
|
|
Durezza |
Durezza |
HB 100-150 |
|
Numero del prodotto. |
Composizioni chimiche |
||
|
VSB-22 |
Cu |
Sd |
P |
|
91.3 |
8.3 |
0.2 |
|
Forme di cuscinetti disponibili in dimensioni standard

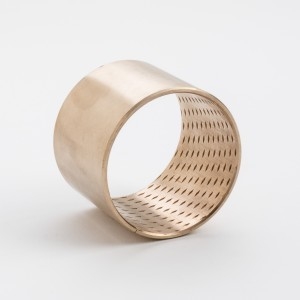

· Arbusti cilindrici

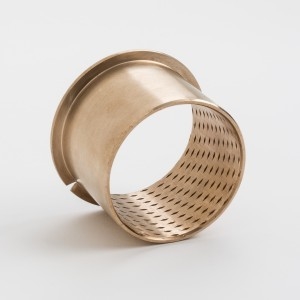

Forme di cuscinetti su ordinazione: arbusti cilindrici con dimensioni non standard, arbusti a flange, piastre scorrevoli, cuscinetti su misura
La buscia in bronzo è ampiamente utilizzata nelle macchine da sollevamento, nelle macchine da costruzione, nelle automobili, nei trattori, nei camion, nelle macchine utensili e in alcuni motori minerali.
Questo tipo di buche è ampiamente utilizzato nelle macchine da sollevamento e altre macchine da costruzione, automobili, trattori, camion, macchine utensili e alcuni motori minerali.semilaggeri, cespugli a fianco, lavandini a coda, cuscinetti sferici e presto.
Adattamenti raccomandati
| Tolleranza dell'albero | h8 | |||
| Alloggiamento di tolleranza | H7 | |||
| Busta avvolta, bronzo CuSn8, DIN 1494 / ISO 3547, di bassa manutenzione | |||
| DETTAGLI TECNICI | |||
| Capacità di carico specifico statica | < 120 [N/mm2] | Deformazione a temperatura | - 40 °C a + 250 °C |
| Capacità dinamica di carico specifico | < 40 [N/mm2] | ||
| velocità di scorrimento | ≤ 2,5 [m/s] | Valore PV massimo | 2.8 [N/mm2 x m/s] |
| Valore di attrito | 00,05 [μ] a 0,12 [μ] a seconda della lubrificazione | Percentuale dell'area di contatto sull'ID | > 75 [%] |
| Materiale | |||
| Materiale di supporto | CuSn8P (DIN 17662) | disponibilità di CuSn6P alternativa | |
| Dettagli della tolleranza | |||
| Abitazione Ø | H7 | Tolleranza dell'albero | da f7 a h8 |
| Bucciazione dell'Ø interno dopo il montaggio | H9 | ||
| Materiale per l'albero | |||
| Acciaio, indurito o non indurito | |||
| La rugosità della superficie ≤ Ra 0.8 | |||
| Proprietà | |||
| Soluzione economica per l'applicazione di cuscinetti in bronzo a causa di uno spessore di parete sottile.buona resistenza alla corrosione. | |||
| DOMANDA di applicazione | |||
| Macchine per l'agricoltura, gru per camion e macchine per la costruzione, adatte a carichi di impatto | |||
| Mantenimento | |||
| Si tratta di un materiale per la buscia a bassa manutenzione, è necessaria una lubrificazione iniziale durante l'installazione, dopo di che è obbligatoria una lubrificazione periodica con olio o grasso.Le tasche di diamanti sono un ottimo deposito di lubrificazione e mantenere la manutenzione al minimo. | |||
| CONSIGLIO DI MONTAGGIO | |||
| Abitazione | Camfer min. 1,5 mm x 15-45°, per un facile allineamento della buscia | ||
| Fabbricazione | 5 mm x 15°, per facilitare l'inserimento dell'albero | ||
| Si consiglia di utilizzare un mandrello di fissaggio per l'installazione della buscia, ma potrebbe essere necessario applicare un po' di grasso sulla superficie esterna della buscia quando si preme il montaggio nella cassa. | |||
| Collazione | L'adesivo non deve entrare in contatto con la superficie scorrevole! | ||
