Nel campo delle gru per porti e terminal, l'uso di cuscinetti a strisciamento a secco è diventato sempre più diffuso grazie alla loro affidabilità, durata e funzionamento esente da manutenzione. Tra questi cuscinetti, PAP10 e PAP20 sono due tipi comunemente specificati che offrono prestazioni eccezionali in ambienti esigenti.

I percorsi di scorrimento, che sono componenti essenziali di questi cuscinetti, svolgono un ruolo cruciale per garantire un funzionamento regolare ed efficiente. Per migliorare ulteriormente le prestazioni di questi percorsi di scorrimento, le strisce PAS vengono spesso utilizzate come scelta di materiale. Le strisce PAS sono progettate specificamente per applicazioni ad alto carico, come le gru per porti e terminal, e sono note per l'eccellente resistenza all'usura e le proprietà di basso attrito.

L'uso di strisce PAS nelle boccole dei cuscinetti PAP10 e PAP20 contribuisce a ridurre significativamente l'attrito e l'usura, prolungando così la durata dei cuscinetti e riducendo la necessità di manutenzione. Ciò, a sua volta, porta a costi operativi inferiori e a una maggiore produttività per gli operatori di gru per porti e terminal.

Oltre ai loro vantaggi prestazionali, le strisce PAS offrono anche un'eccellente resistenza alla corrosione, rendendole adatte all'uso in ambienti marini aggressivi. Ciò garantisce che i cuscinetti possano continuare a funzionare in modo affidabile anche nelle condizioni più difficili.

Nel complesso, la combinazione di cuscinetti PAP10 e PAP20 con materiale a strisce PAS nelle boccole delle gru per porti e terminal rappresenta un significativo progresso in termini di prestazioni, durata e funzionamento esente da manutenzione. Questa tecnologia è destinata a diventare una scelta standard per gli operatori di gru che desiderano migliorare la propria efficienza e redditività.

Cuscinetti a strisciamento a secco | Boccola con supporto in acciaio avvolto

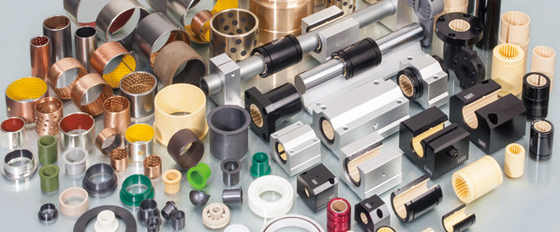

Cuscinetti piani, cuscinetti a manicotto, cuscinetti a manicotto flangiati e cuscinetti reggispinta realizzati su ordinazione dalla Cina. Per diametro albero, lunghezza, capacità di carico radiale dinamico, ID, per ID alloggiamento, OD, temperatura massima, trova boccole a manicotto.

VIIPLUS plain bearings è la fonte completa per i tuoi prodotti Sleeve Bushing & Self -Lubricating Bearings. Ordina online per dimensioni standard e dimensioni personalizzate. Senza parti in movimento, i cuscinetti piani sono il tipo di cuscinetto più semplice. Rispetto ai cuscinetti a sfere e a rulli, generalmente gestiscono temperature più elevate e funzionano meglio in ambienti sporchi.

Boccola a manicotto per gru per porti e terminal per venti forti, raggi UV, acqua salata e temperature estreme

Materiali per cuscinetti piani Boccola PAP10 PAP20 Strisce per cuscinetti piani, percorsi di scorrimento Strisce PAS Materiale in dettaglio  Striscia metrica Streifen, Gleitbahnen | VSB-10


Strisce VSB-10, percorsi di scorrimento PAS



Indice
Informazioni sul materiale
Produzione di cuscinetti piani
Caratteristiche: esente da manutenzione e robusto
Composizione del materiale
Modelli e tabelle delle dimensioni
Maggiori informazioni

Materiale per cuscinetti piani   produzione



I design standard sono:







Boccole PAP...

Boccole cilindriche

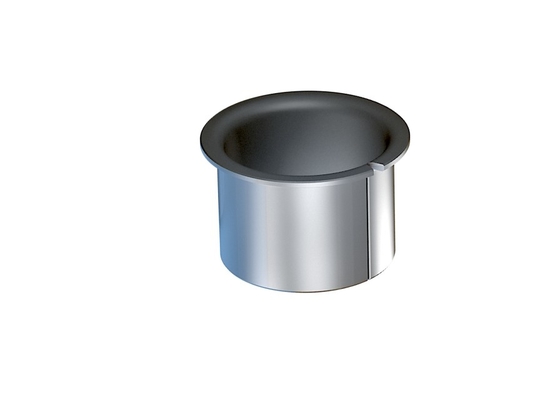

Rivestimenti flangiati PAF..

Boccole a collare







Rondelle reggispinta PAW..

Rondelle reggispinta







Strisce





Caratteristiche del materiale delle strisce VSB-10



• Tendenza allo stick-slip molto bassa
• Bassa usura
• Buona resistenza chimica
• Basso valore di attrito
• Nessuna tendenza a saldarsi al metallo
• Resistente al gonfiore
• Non assorbe acqua



Aree di applicazione preferite



• Funzionamento esente da manutenzione in condizioni di funzionamento a secco
• Movimenti rotatori o oscillanti
• Fino a una velocità di 2 m/s
• Movimenti lineari
• Intervallo di temperatura da -200 °C a 280 °C



Composizione del materiale



Composizione del materiale delle strisce



Sistema a strati 10 strisce



1. Strato di rodaggio

matrice con agente di carica¹
Spessore dello strato [mm]:	max. 0,03

2. Strato scorrevole

Stagno-piombo-bronzo
Spessore dello strato [mm]:	0,20–0,35
Volume dei pori [%]:	ca. 30

3. Schiena del cuscinetto

Acciaio
Spessore dell'acciaio [mm]:	Variabile
Durezza dell'acciaio [HB]:	100–180





1 I pori dello strato scorrevole sono anche riempiti con questa massa lubrificante.

---



Modelli e tabelle delle dimensioni



con supporto in acciaio, esente da manutenzione





Se queste sezioni di materiale vengono utilizzate per creare percorsi di scorrimento, hanno le seguenti funzioni principali:



• Assorbimento e trasferimento delle forze che agiscono verticalmente sulla superficie di scorrimento
• Fissaggio dei componenti in movimento l'uno all'altro
• Garantire la precisione di guida per i movimenti assiali per l'intera durata utile

Struttura


1. /Spessore della miscela di fibre 0,01~0,03 mm. È la superficie di contatto per l'albero rotante. Minute particelle dello strato e il materiale in bronzo sinterizzato si combinano per creare un solido film lubrificante, che ricopre l'albero.

2. Spessore della polvere di bronzo sinterizzato 0,20*0,35 mm, una speciale composizione di rame in polvere è fusa termicamente al supporto in acciaio. Questo strato di contatto funge da ancoraggio per lo strato e conduce l'accumulo termico lontano dalle superfici dei cuscinetti.

3. Supporto in acciaio a basso tenore di carbonio. Impostando le fondamenta delle boccole, il retro in acciaio offre eccezionali caratteristiche di stabilità, trasporto del carico e dissipazione del calore.

Dati tecnici

· Materiale per boccole autolubrificanti composito metallo-polimero
· Supporto in acciaio + sinterizzato in bronzo poroso +
· + Piombo

​

Microsezione

Strato scorrevole + Piombo   Sinterizzato in bronzo poroso Supporto in acciaio

Proprietà del cuscinetto

Disponibilità

Forme di cuscinetti disponibili in dimensioni standard

· Boccole cilindriche
· Boccole flangiate
· Rondelle reggispinta
· Rondelle flangiate
· Piastre scorrevoli

Cuscinetti metrici e boccole imperiali realizzati su ordinazione: forme di boccole standard in dimensioni speciali, mezze boccole, forme speciali ottenute per stampaggio o imbutitura, design di boccole personalizzati





Questo materiale soddisfa i criteri esigenti per una lunga durata e prestazioni senza manutenzione con o senza lubrificazione.

Automotive: trattori, mietitrebbie, irroratrici, movimento terra, livellatrici e altre costruzioni, macchine automatiche, usi specifici in cilindri del servosterzo, rondelle reggispinta dello sterzo, freni a disco, pinze e pistoni, ammortizzatori, leveraggi del regolatore, motore del tergicristallo, gruppi di ingranaggi inclinabili...
Macchine per ufficio: fotocopiatrici, macchine da scrivere, smistatrici postali, sistemi di misurazione delle affrancature, stampanti terminali per computer e apparecchiature periferiche, dispositivi di stampa automatica, macchinari per l'elaborazione della posta...
Idraulica e valvole: pompe, comprese quelle a ingranaggi, rotanti, ad acqua, a pistoni assiali e di altri tipi, a sfera, a farfalla, a fungo, a vapore e altre valvole e perni delle valvole...
Elettrodomestici: registratori a nastro, frigoriferi, condizionatori d'aria, pulitori, lucidatrici, macchine da cucire, forni, lavastoviglie, lavatrici... E movimentazione dei materiali, motore marino, imballaggio, attrezzature tessili, utensili... ecc.
