Marchio: | China Plain-Bearing |
Numero di modello: | Cuscinetto scorrevole composito avvolto |
MOQ: | 500 Piece / Pieces |
prezzo: | flat strip material inch sizes Manufacturers,Factory Price |
Condizioni di pagamento: | TT in anticipo |
Capacità di approvvigionamento: | 1000000 pezzo/pezzi per boccola del Normale-cuscinetto di mese |

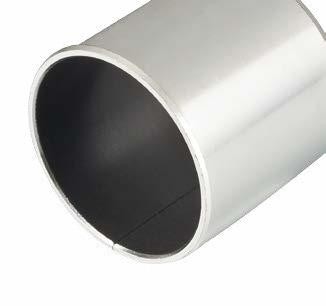

I cuscinetti a boccola con supporto in acciaio autolubrificanti combinano i vantaggi di molti cuscinetti piani metallici convenzionali lubrificati - in particolare elevate capacità di carico e rigidità dimensionale - con la libertà di progettazione dei materiali autolubrificanti, inclusa la capacità di funzionare bene oltre i lubrificanti convenzionali.
Cuscinetti in metallo-polimero Manicotto di ricambio per cuscinetti
Cuscinetto liscio - Dimensione alesaggio, dimensione OD, dimensione lunghezza, materiale
80160/ Cuscinetto liscio - ID=242, OD=247, Lunghezza=100mm
80161/ Cuscinetto liscio - ID=300, OD=305, Lunghezza=100mm

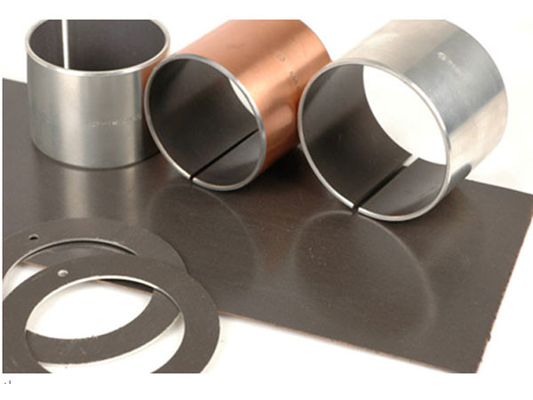

VIIPLUS CUSCINETTO SCORREVOLELa nostra gamma offerta SME include boccole in metallo, boccole a manicotto in acciaio, rondelle di spinta, piastre in grafite di bronzo, boccole per scatole ingranaggi valvole e altro ancora. Oltre a questi, offriamo anche strisce di cuscinetti autolubrificanti con rivestimento metallico, servizio di esportazione di materiali e altro ancora.

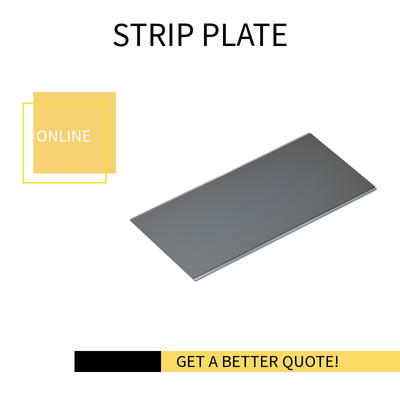

Materiali per cuscinetti piani Strisce per cuscinetti piani, percorsi di scorrimento Strisce PAS Materiale in dettaglio Striscia metrica Streifen, Gleitbahnen | VSB-10
Impregnate con il nostro lubrificante proprietario, queste boccole sono composte da un materiale speciale uniformemente disperso all'interno della resina plastica di poliacetale, un materiale plastico che offre eccellenti caratteristiche di cuscinetto.
Fornireprodotti autolubrificanti di alta qualità
Sommario
Informazioni sul materiale
Produzione di cuscinetti piani
Caratteristiche: esenti da manutenzione e robuste
Composizione del materiale
Modelli e tabelle delle dimensioni
Maggiori informazioni
Materiale per cuscinetti piani Produzione
Rondelle di spinta PAW..
1.Tendenza allo stick-slip molto bassa
2.Bassa usura
3.Buona resistenza chimica
4.Basso valore di attrito
5.Nessuna tendenza a saldarsi al metallo
6.Estremamente resistente al rigonfiamento
7.Non assorbe acqua
1.Funzionamento senza manutenzione in condizioni di funzionamento a secco
2.Movimenti rotanti o oscillanti
3.Fino a una velocità di 2 m/s
4.Movimenti lineari
5.Intervallo di temperatura da -200 °C a 280 °C
1. Strato di rodaggio
matrice con agente di carica¹ |
|
Spessore dello strato [mm]: |
max. 0,03 |
2. Strato di scorrimento
Bronzo stagno-piombo |
|
Spessore dello strato [mm]: |
0,20–0,35 |
Volume dei pori [%]: |
circa 30 |
3. Supporto del cuscinetto
Acciaio |
|
Spessore dell'acciaio [mm]: |
Variabile |
Durezza dell'acciaio [HB]: |
100–180 |
1 I pori dello strato di scorrimento sono riempiti anche con questa massa lubrificante.
1.Assorbire e trasferire le forze che agiscono verticalmente sulla superficie di scorrimento
2.Fissare i componenti in movimento l'uno all'altro
3.Garantire la precisione di guida per i movimenti assiali per l'intera durata utile
1.Gruppo di materiali P1 per applicazioni senza manutenzione, a secco
2.Gruppo di materiali P2 per applicazioni lubrificate a bassa manutenzione
1./Fibraspessore della miscela 0,01~0,03 mm. È la superficie di contatto per l'albero rotante. Minuscole particelle dello strato e il materiale in bronzo sinterizzato si combinano per creare un solido film lubrificante, che riveste l'albero.
2. Spessore della polvere di bronzo sinterizzato 0,20*0,35 mm, una speciale composizione di rame in polvere viene fusa termicamente al supporto in acciaio. Questo strato di contatto funge da ancoraggio per lo strato e conduce l'accumulo termico lontano dalle superfici del cuscinetto.
3. Supporto in acciaio a basso tenore di carbonio. Impostando le fondamenta delle boccole, il supporto in acciaio offre eccezionali caratteristiche di stabilità, capacità di carico e dissipazione del calore.
· Materiale per boccole autolubrificanti in composito metallo-polimero
· Supporto in acciaio + sinterizzato poroso in bronzo +
· + Piombo
|
Strato di scorrimento |
PRESTAZIONI OPERATIVE |
|
A secco |
Molto buono |
Lubrificato a olio |
Buono |
Lubrificato con grasso |
Discreto |
Lubrificato con acqua |
Discreto |
Lubrificato con fluido di processo |
Discreto |
GENERALE |
|
Unità |
Valore |
---|---|---|---|
Carico massimo, p |
Statico |
N/mm2 |
250 |
Temperatura di esercizio |
Min |
°C |
- 195 |
Coefficiente di dilatazione termica lineare |
Parallelo alla superficie |
10-6/K |
11 |
Normale alla superficie |
10-6/K |
30 |
A SECCO |
|
|
|
Velocità di scorrimento massima, U |
|
m/s |
|
Coefficiente di attrito |
|
|
0,03 - 0,20 * |
LUBRIFICATO A OLIO |
|
|
|
Velocità di scorrimento massima, U |
|
m/s |
|
* A seconda delle condizioni operative
Carico massimo |
Statico |
250 N/mm2 |
Dinamico |
140 N/mm2 |
|
Velocità massima |
A secco |
2 m/s |
Lubrificazione |
>2 m/s |
|
PV massimo (a secco) |
Breve durata |
3,6 N/mm2*·m/s |
Continuo |
1,8 N/mm2*·m/s |
|
Temperatura |
-195℃~+280℃ |
|
Coefficiente di attrito |
0,03~0,20 |
|
Conducibilità termica |
42 W (m·k)-1 |
|
Coefficiente di dilatazione termica |
11*10-6k-1 |
Forme di cuscinetti disponibili in dimensioni standard
Cuscinetti metrici e boccole imperiali realizzati su ordinazione: forme di boccole standard in dimensioni speciali, mezze boccole, forme speciali ottenute per stampaggio o imbutitura, design di boccole personalizzati
Questo materiale soddisfa i criteri esigenti per una lunga durata e prestazioni senza manutenzione con o senza lubrificazione.
Automotive: trattori, mietitrebbie, irroratrici, movimento terra, livellatrici e altre costruzioni, macchine automatiche, usi specifici in cilindri del servosterzo, rondelle di spinta del meccanismo dello sterzo, freni a disco, pinze e pistoni, ammortizzatori, leveraggi del regolatore, motore del tergicristallo, gruppi di ingranaggi inclinabili...
Macchine per ufficio: fotocopiatrici, macchine da scrivere, selezionatrici di posta, sistemi di affrancatura, stampanti terminali per computer e apparecchiature periferiche, dispositivi di stampa automatica, macchinari per l'elaborazione della posta...
Idraulica e valvole: pompe, tra cui ingranaggi, rotanti, ad acqua, a pistoni assiali e altri tipi, a sfera, a farfalla, a fungo, a vapore e altre valvole e perni delle valvole...
Elettrodomestici: registratori a nastro, frigoriferi, condizionatori d'aria, pulitori, lucidatrici, macchine da cucire, forni, lavastoviglie, lavatrici... E movimentazione dei materiali, motore marino, imballaggio, attrezzature tessili, utensili... ecc.
INIZIA IL TUO
un progetto con un Application Engineer
